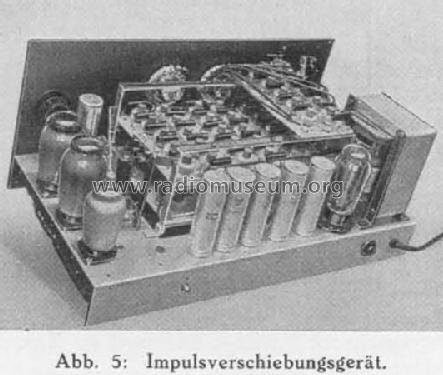

Impulsverschiebungsgerät

Impulsverschiebungsgerät ; Fernseh Fernseh AG, (ID = 391671) Misc Impulsverschiebungsgerät ; Fernseh Fernseh AG, (ID = 391673) Misc
Use red slider bar for more.
Impulsverschiebungsgerät ; Fernseh Fernseh AG, (ID = 391671) Misc
Fernseh Fernseh AG,: Impulsverschiebungsgerät [Misc] ID = 391671 509x280
Select picture or schematic to display from thumbnails on the right and click for download.
For model Impulsverschiebungsgerät, Fernseh (Fernseh AG, GmbH, FESE, Bosch Fernsehanlagen); Berlin - Darmstadt:
Hausmitteilungen der Fernseh GmbH; 2. Band Heft 2 1/1941

Country:  Germany
Manufacturer / Brand:  Fernseh (Fernseh AG, GmbH, FESE, Bosch Fernsehanlagen); Berlin - Darmstadt
Year: 1940 ? Category: Miscellaneous (Other, Various) - see notes
Valves / Tubes 5:
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Impulsverschiebungsgerät - Fernseh Fernseh AG, GmbH, FESE
Material Metal case
Shape Boatanchor (heavy military or commercial set).
Dimensions (WHD) 450 x 250 x 20 mm / 17.7 x 9.8 x 0.8 inch
Notes Fernseh GmbH Impulsverschiebungsgerät;
Gerät zum Ausgleich von mit verschiedenen Kabellängen (bis zu 25 km) entfernt aufgestellten 441/50 TV Kamera Systemen bei einem maximalen Vertikalversatz des Bildinhaltes bis zu einer Zeile, hervorgerufen durch die Verschiebung der Synchronimpulse bis zu 90,7 µsec (Zeilendauer).
Kaskadiermöglichkeit von bis zu fünf Geräten für bis zu 125 km abgesetzte Zuspieler möglich (frühe Version eines Synchronizers).
Mentioned in - - Manufacturers Literature (Hausmitteilungen der Fernseh GmbH; 2. Band Heft 2 1/1941, provided by cdvandt.org)
