Linear Amplifier F200

Fischer, Willi; Griesstätt

  • Année
  • 1971 ??
  • Catégorie
  • Appareil amateur (divers et sans touches)
  • Radiomuseum.org ID
  • 340996
    • Brand: WFG

 Spécifications techniques

  • No. de tubes
  • 1
  • Principe général
  • Amplification haute fréquence (seulement)
  • Gammes d'ondes
  • VHF/UHF (voir details en note)
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 220 Volt
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Linear Amplifier F200 - Fischer, Willi; Griesstätt
  • Forme
  • Modèle de table générique
  • Dimensions (LHP)
  • 284 x 168 x 225 mm / 11.2 x 6.6 x 8.9 inch
  • Remarques
  • Linear amplifier operating on frequencies from 144 to 146 MHz. The commercial version has frequencies from 125 to 160 MHz.
    It is built in three power versions which involve the use of 3 different tubes (A / B / R).

        A B R
      Output power   PEP  500   600   750    W RF
        SSB 300 360 460   W RF
        AM/FM 150 280 230   W RF
      Driving power   SSB 3 4 5   W RF
        AM/FM 2 3 4   W RF

    Transmitting tube:  4X150A  /  4CX250B  / 4CX250R.
    Anodic voltage: A/B 2,000 V; R 2,250 V,  300 mA.
    Instrument for: grid current, screen current, anode current, anode voltage, output power.

    Weight:  A/B 14 kg; R 15,5 kg.

  • Littérature

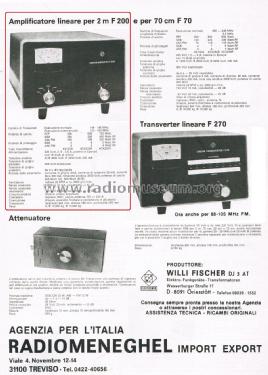

  • -- Original prospect or advert (“Radio Rivista” official organ of "ARI Amat. Radio Assoc." of Italy, number 9, September 1976.)
  • Schémathèque (1)
  • UKW-Berichte 1971 Heft 4 Seite 255
  • Auteur
  • Modèle crée par Pier Antonio Aluffi. Voir les propositions de modification pour les contributeurs supplémentaires.
