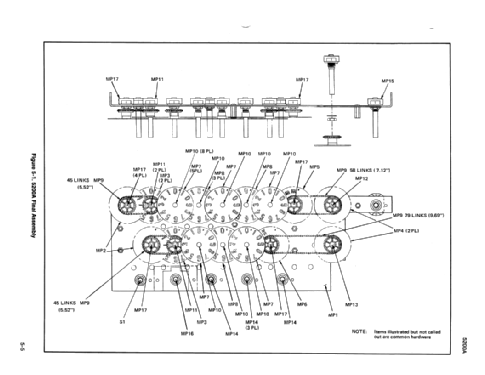

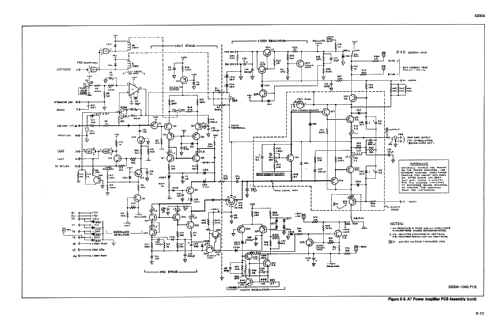

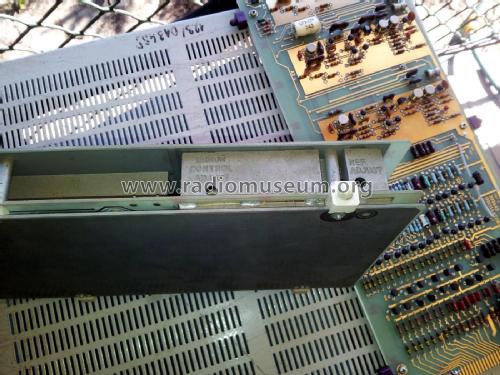

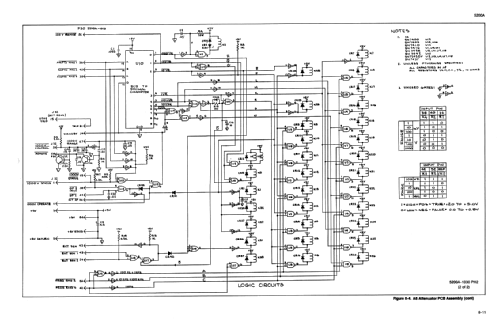

Click on the schematic thumbnail to request the schematic as a free document.
Technical Specifications
Number of Transistors
Semiconductors present.
Semiconductors
Wave bands
- without
Power type and voltage
Alternating Current supply (AC) / 100; 115; 200; 230 Volt
Material
Metal case
from Radiomuseum.org
Model: AC Kalibrator 5200A - Fluke, John, Mfg. Co. Inc.;
Shape
Rack
Dimensions (WHD)
432 x 178 x 583 mm / 17 x 7 x 23 inch
Notes
Ausgangsspannung: Ist 6½ stellig von 1 mV bis 110 V einstellbar.
Auflösung 0,0001% des Bereiches, zum Beispiel von 1 nV bis 1 mV im 1 mV Bereich.
Frequenzbereich: 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz, an 4 Dekaden mechanisch Digital einstellbar.
Frequenzauflösung: 0,01% des Bereiches, zum Beispiel 0,01 Hz im 100 Hz Bereich.
Betrieben mit dem Fluke 5215APrazisions AC Verstärker erweitert den Bereich des 5200A bis 1100 V und bis 200 mA. Frequenzbereich 10 Hz bis 100 kHz.
Net weight (2.2 lb = 1 kg)
24 kg / 52 lb 13.8 oz (52.863 lb)
