• Country
• United States of America (USA)

• Manufacturer / Brand
• Fluke, John, Mfg. Co. Inc.; Everett (WA)

• Year
• 1977

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 198527

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / 110; 115; 230 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

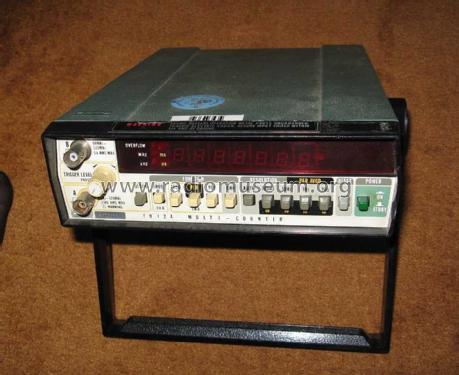

• Model: Multi Counter 1912A - Fluke, John, Mfg. Co. Inc.;

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 217 x 64 x 271 mm / 8.5 x 2.5 x 10.7 inch

• Notes

• Multifunktionszähler mit zwei Zähleingängen und einem Eingang für externen Takt. Anzeige von Frequenz, Torzeiten und Einzelereignissen erfolgt auf einer 7-stelligen roten LED-Anzeige.

  Optional konnten ein Akkupack (-01: 4 Stunden Laufzeit), ein Data Output (-02) sowie zwei besonders stabile Quarzzeitbasen (-03 2ppm und -04: 0,5ppm) geordert werden.

  Mit dem Akkupack wog das Gerät 2,2kg.

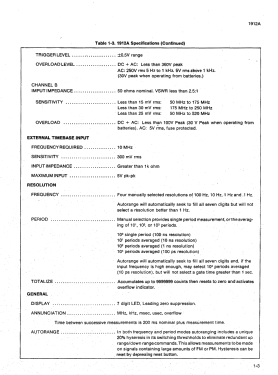

  Messbereiche:

  Eingang A: 5 Hz ... 125 MHz

  Eingang B: 50 ...520 MHz

  Torzeit A: 5 Hz ... 2  MHz

  Ereigniszähler A: 1 ... 999999


  Kanal A: 1 MOhm || 30 pF, max. 360 Vs

  Kanal B: 50 Ohm, max. 100 Vs

  Bereichswahl automatisch oder manuell in vier dekadischen Stufen.


  Spannungsversorgung:

  100/115/230V bei 48 ...440Hz ohne Akkupack

  100/115/230V bei 48 .. 52 bzw. 58 ... 62 mit Akkupack (C-Netzteil !)



• Net weight (2.2 lb = 1 kg)
• 1.5 kg / 3 lb 4.9 oz (3.304 lb)

• Price in first year of sale
• 18,320.00 öS

• Mentioned in
• (A) Elektronik Report Heft 5, Mai 1978, Werbeschaltung

• Author
• Model page created by a member from A. See "Data change" for further contributors.
