• Country
• France

• Manufacturer / Brand
• Fornett, Buisson, Le Téléphone Pratique; Paris, Strasbourg, Romainville

• Year
• 1939 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 76385

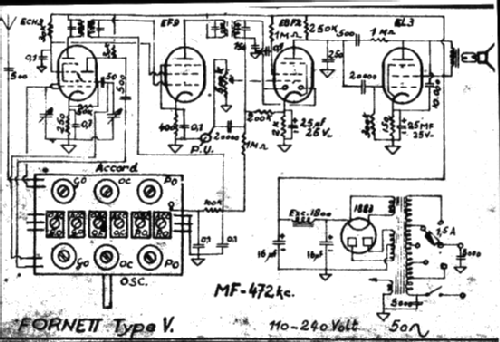

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECH3 EF9 EBF2 EL3N 1883

• Main principle
• Superheterodyne (common); ZF/IF 472 kHz

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 145; 220; 245 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 19 cm = 7.5 inch

• Material
• Wooden case

• from Radiomuseum.org

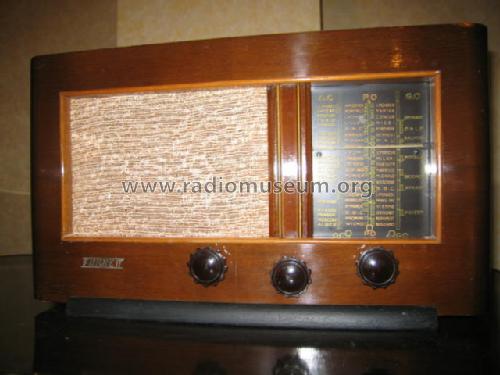

• Model: Type V - Fornett, Buisson, Le Téléphone

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 460 x 265 x 180 mm / 18.1 x 10.4 x 7.1 inch

• Notes

• La lampe EL3 mentionné dans le schéma était uniquement disponible pour une courte période. Ce récepteur est équipé d'un EL3N.

• Mentioned in
• -- Schematic

• Author
• Model page created by Lutwin Berndt † 5.10.14. See "Data change" for further contributors.
