Röhren-Voltmeter W22

Röhren-Voltmeter W22; Funke, Max, Weida/Th (ID = 2493756) Equipment
Röhren-Voltmeter W22; Funke, Max, Weida/Th (ID = 2493755) Equipment Röhren-Voltmeter W22; Funke, Max, Weida/Th (ID = 211830) Equipment
Use red slider bar for more.
Röhren-Voltmeter W22; Funke, Max, Weida/Th (ID = 2493755) Equipment
Funke, Max, Weida/Th: Röhren-Voltmeter W22 [Equipment] ID = 2493755 675x621
Select picture or schematic to display from thumbnails on the right and click for download.
For model Röhren-Voltmeter W22, Funke, Max, Weida/Thür. (Ostd.) (D) später Adenau:

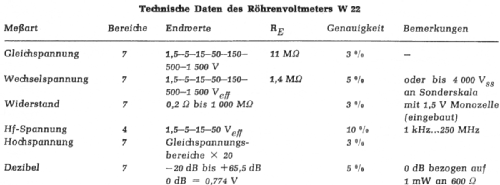

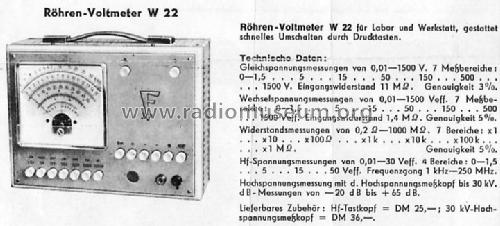

Aus Funkschau 8/1964, S. 192

Country:  Germany
Manufacturer / Brand:  Funke, Max, Weida/Thür. (Ostd.) (D) später Adenau
alternative name

Prüfgerätewerk Weida, VEB || WETRON Weida, VEB; Weida, ;(Ostd.) (D) ex Funke
Brand
Bittorf & Funke
Year: 1963 Category: Service- or Lab Equipment
Valves / Tubes 2: ECC82 EAA91
Semiconductors (the count is only for transistors) OA81
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Röhren-Voltmeter W22 - Funke, Max, Weida/Thür. Ostd.
Material Various materials
Shape Portable set > 8 inch (also usable without mains)
Notes Röhrenvoltmeter mit Drucktastenumschaltung für Gleich- und Wechselspannung in 7 Meßbereichen von 0,01-1500 V; Widerstandsmessungen von 0,2 Ohm bis 1 GOhm, HF-Kleinspannungsmessungen bis 250 MHz; HF- und Hochspannungstastkopf optional lieferbar.
Price in first year of sale 385.00 DM
Mentioned in -- Original prospect or advert
Literature/Schematics (1) Funkschau (8/1964, S. 192)
Literature/Schematics (2) Funk-Technik (FT) (12/1963, S. 427 / Neuheiten auf der Hannover-Messe)

Model page created by a member from A. See "Data change" for further contributors.
