• Country
• Germany

• Manufacturer / Brand
• Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH

• Year
• 1954

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 170538

• • Brand: FWE

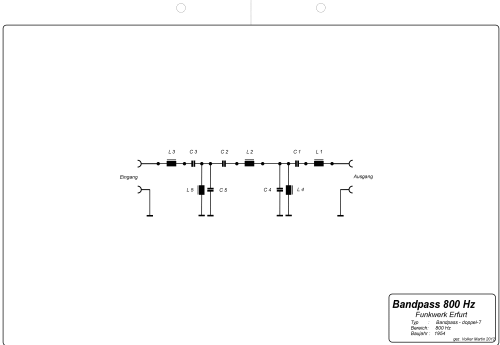

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Bandpass 800 Hz Typ 233 - Funkwerk Erfurt, VEB, RFT Ostd

• Dimensions (WHD)
• 230 x 170 x 150 mm / 9.1 x 6.7 x 5.9 inch

• Notes
• Durchlassbereich: 700...920 Hz , T-Schaltung , zweigliedrig. Wellenwiderstand angepasst an 600 Ohm.
  Der Bandpass dient zur Trennung einer 800 Hz-Spannung von ihren Oberwellen, Brummspannungen und sonstigen Fremdspannungen.
  Er erfüllt alle Anforderungen hinsichtlich Dämpfungshöhe und Flankensteilheit.

• Net weight (2.2 lb = 1 kg)
• 2.5 kg / 5 lb 8.1 oz (5.507 lb)

• Source of data
• - - Manufacturers Literature

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
