Frequenzzähler G-2001.500

Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 1244847) Equipment

Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 1244848) Equipment

Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 1244850) Equipment

Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 1244851) Equipment
Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 206165) Equipment Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 206167) Equipment
Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 206166) Equipment Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 206168) Equipment
Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 459504) Equipment Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 659839) Equipment
Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 659840) Equipment Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 659841) Equipment
Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 659842) Equipment Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 659843) Equipment
Use red slider bar for more.
Frequenzzähler G-2001.500; Funkwerk Erfurt, VEB (ID = 206165) Equipment

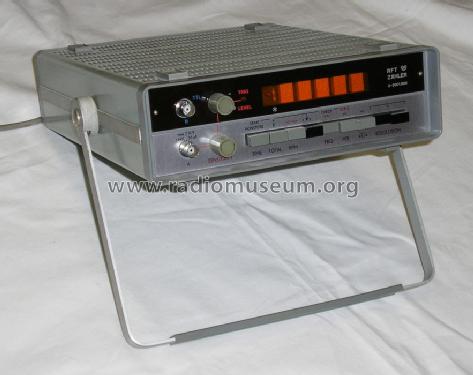

Funkwerk Erfurt, VEB: Frequenzzähler G-2001.500 [Equipment] ID = 206165 883x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Frequenzzähler G-2001.500, Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH

Country:  Germany
Manufacturer / Brand:  Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH
Brand

FWE
Year: 1979 Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) Semiconductors present.
schematic requested
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Frequenzzähler G-2001.500 - Funkwerk Erfurt, VEB, RFT Ostd
Material Metal case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 240 x 80 x 300 mm / 9.4 x 3.1 x 11.8 inch
Notes Flaches Tischgerät. Aufgebaut mit Transistoren und integrierten Schaltkreisen. Ziffernanzeige durch 7-Segment-LED. Meßbereich bis ca. 85000 kHz, weiterhin Periodendauermessung in µs, Impulslänge in ms und Drehzahl in 10³/min. Frequenz-Steuerquarz 100 kHz. Eingang A: max. ± 10 V/1 MOhm/30 pF. Eingang B: TTL. Einstellregler für Empfindlichkeit und Triggerpegel +/-.
Net weight (2.2 lb = 1 kg) 3.3 kg / 7 lb 4.3 oz (7.269 lb)
Collectors' prices
Mentioned in radio fernsehen elektronik 1979, H.8, S.513/514

Model page created by Andreas Hamel. See "Data change" for further contributors.
