Präzisions-Wellenmesser 125

Präzisions-Wellenmesser 125; Funkwerk Erfurt, VEB (ID = 734030) Equipment Präzisions-Wellenmesser 125; Funkwerk Erfurt, VEB (ID = 1022266) Equipment
Präzisions-Wellenmesser 125; Funkwerk Erfurt, VEB (ID = 1022267) Equipment Präzisions-Wellenmesser 125; Funkwerk Erfurt, VEB (ID = 1022268) Equipment
Präzisions-Wellenmesser 125; Funkwerk Erfurt, VEB (ID = 1022269) Equipment Präzisions-Wellenmesser 125; Funkwerk Erfurt, VEB (ID = 1022270) Equipment
Präzisions-Wellenmesser 125; Funkwerk Erfurt, VEB (ID = 1022291) Equipment
Use red slider bar for more.
Präzisions-Wellenmesser 125; Funkwerk Erfurt, VEB (ID = 734030) Equipment
Funkwerk Erfurt, VEB: Präzisions-Wellenmesser 125 [Equipment] ID = 734030 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Präzisions-Wellenmesser 125, Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH:

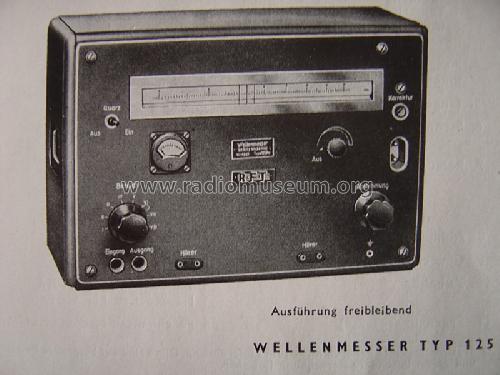

Bild aus dem Katalog des Funkwerk Erfurt 1956.

Country:  Germany
Manufacturer / Brand:  Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH
Brand

FWE
Year: 1954 Category: Service- or Lab Equipment
Valves / Tubes 4: ECH11 EF12 EF12 EZ11 GR80/F
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 120; 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Präzisions-Wellenmesser 125 - Funkwerk Erfurt, VEB, RFT Ostd
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 440 x 315 x 220 mm / 17.3 x 12.4 x 8.7 inch
Notes Der Wellenmesser dient zur Bestimmung von Frequenzen von 30 kHz bis 30 MHz in 8 Stufen, ±0,5 % Genauigkeit. Er besteht aus einem HF-Oszillator, der mit einer Mischstufe verbunden ist, einem Quarzgenerator, der NF-Verstärkerstufe und dem Netzteil. Eingebauter Eichquarz: 500KHz ± 1x10-4
Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Source of data - - Manufacturers Literature
Mentioned in -- Original prospect or advert

Model page created by Wolfgang Lill. See "Data change" for further contributors.
