• Country
• Germany

• Manufacturer / Brand
• Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH

• Year
• 1969 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 130090

• • Brand: FWE

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 8

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

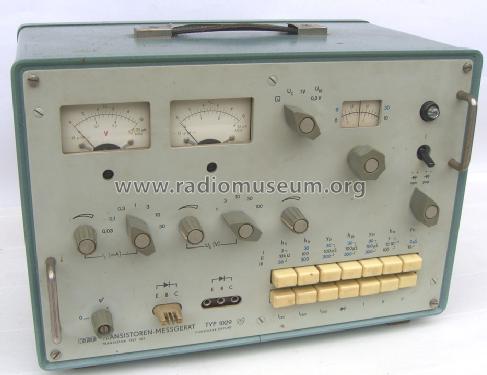

• Model: Transistoren-Messgerät 1029 - Funkwerk Erfurt, VEB, RFT Ostd

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 400 x 280 x 271 mm / 15.7 x 11 x 10.7 inch

• Notes
• Messgerät zur Bestimmung der Kenngrößen von Vorstufen-Transistoren (npn, pnp). Dynamische Werte in Emitterschaltung bei 820 Hz, auch Vierpolparameter messbar, Arbeitspunkte in weiten Grenzen veränderbar. 7 Transistorkenngrößen mittels Tastenschalter abrufbar. - Bestimmen von Sperr- und Durchlassverhalten von Dioden, Z-Dioden und Gleichrichtern bis 66 V und 30 mA.

• Net weight (2.2 lb = 1 kg)
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Mentioned in
• Katalog Elektron. Meßgeräte, Staatl. Maschinen-Kontor Berlin 1971

• Literature/Schematics (1)
• Anders, Schaltungssammlung der Meßgeräte, Berlin 1977

• Author
• Model page created by a member from A. See "Data change" for further contributors.
