• Country
• Germany

• Manufacturer / Brand
• Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH

• Year
• 1952

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 170054

• • Brand: FWE

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• LD1 RV12P2000 EF12 AZ11 GR150DA EW3-9V/0,2A

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 120; 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

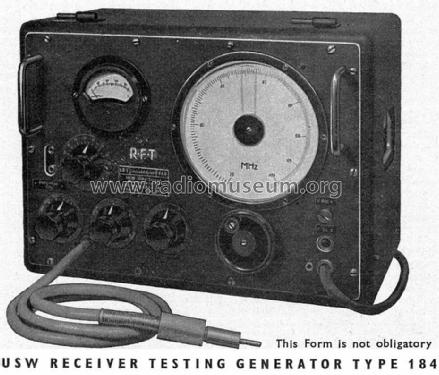

• Model: UKW-Empfänger-Prüfgenerator Typ 184 [77-110 MHz] - Funkwerk Erfurt, VEB, RFT Ostd

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 360 x 270 x 265 mm / 14.2 x 10.6 x 10.4 inch

• Notes

• Frequenzbereich: 77...110 MHz. Der Typ 184 liefert frequenzmodulierbare HF-Messspannungen definierter Frequenz und Amplitude mit einer Genauigkeit von ± 0,3% für die Eichung und den Abgleich des Hochfrequenzteiles an UKW-Rundfunkempfängern und kommerziellen Nachrichtengeräten.
  Auf Wunsch auch lieferbar für andere Frequenzbereiche, z. B.  30...150 MHz  und 80 ... 110 MHz mit dem gleichen Modellnamen.

• Net weight (2.2 lb = 1 kg)
• 13 kg / 28 lb 10.1 oz (28.634 lb)

• Source of data
• - - Manufacturers Literature

• Mentioned in
• -- Original prospect or advert (Deutsche Funktechnik 1952/Nr.4)

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
