For model Sylva 58 1151.5 A1, Funkwerk Halle (FWH), VEB (Ostd.):

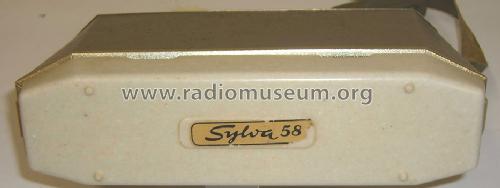

Kompletter Schriftzug 'Sylva 58'.

Country:  Germany
Manufacturer / Brand:  Funkwerk Halle (FWH), VEB (Ostd.)
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: DK96 DF96 DAF96 DL96
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 85/1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6.5 cm = 2.6 inch
Power out 0.15 W (unknown quality)
from Radiomuseum.org Model: Sylva 58 1151.5 A1 - Funkwerk Halle FWH, VEB Ostd.
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 240 x 165 x 65 mm / 9.4 x 6.5 x 2.6 inch

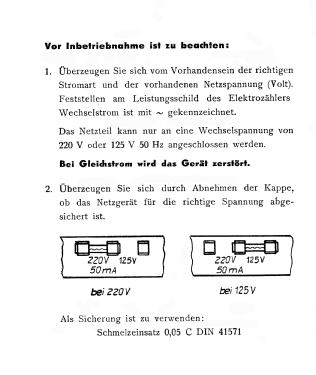

Notes Statt Anodenbatterie wechselweise Einschubnetzteil. Batterien 2x R20, auch bei Netzbetrieb als Puffer einlegen.
Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 215.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967 / Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) -- Collector info (Sammler) (Funkverlag Hein, Service-CD)


All listed radios etc. from Funkwerk Halle (FWH), VEB (Ostd.)
Here you find 30 models, 24 with images and 27 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Funkwerk Halle FWH,: Sylva 58 1151.5 A1
Threads: 1 | Posts: 4
Hits: 1326     Replies: 3
funkwe-hal: 1151.5 A1; Sylva 58
Volker MARTIN
04.Feb.13
  1

Liebe Radiofreunde

Hat jemand die R/C-Tabelle (Bauteilliste) vom Sylva 58 ?  In dem vorhandenen Schema gibt es nur eine Bauteilnummerierung. Das war (leider) damals oft üblich, taugt aber für die Reparatur überhaupt nichts! Ich würde dann das vorhandene Schema überarbeiten und neu einstellen.

Volker Martin

Michael Seiffert
05.Feb.13
  2

Hallo Herr Martin,

in den hochgeladenen Unterlagen zum Gerät finden Sie unter der letzten Position die Stückliste zum Schaltbild, dort sind auch alle Werte angegeben.

M.S.

Volker MARTIN
05.Feb.13
  3

Hallo Herr Seiffert,

vielen Dank. Das Schema werde ich in den nächsten Tagen erweitern und dann auch mit den gemessenen Spannungen neu einstellen.

Volker Martin

Volker MARTIN
05.Feb.13
  4

Liebe Radiofreunde,

der Sylva 58 vom Funkwerk Halle ist restauriert und funktioniert einwandfrei, das Schema ist erweitert und unter dem Modell angelegt. Vielen Dank nochmals an Herrn Seiffert.

Volker Martin
