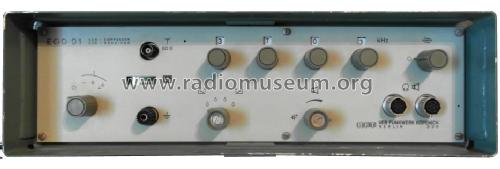

Einseitenband-Empfänger EGD 01

Einseitenband-Empfänger EGD 01; Funkwerk Köpenick, (ID = 1569708) Receiver-C Einseitenband-Empfänger EGD 01; Funkwerk Köpenick, (ID = 1569691) Receiver-C
Einseitenband-Empfänger EGD 01; Funkwerk Köpenick, (ID = 1569689) Receiver-C Einseitenband-Empfänger EGD 01; Funkwerk Köpenick, (ID = 1569694) Receiver-C
Einseitenband-Empfänger EGD 01; Funkwerk Köpenick, (ID = 1569701) Receiver-C Einseitenband-Empfänger EGD 01; Funkwerk Köpenick, (ID = 1714763) Receiver-C
Use red slider bar for more.
Einseitenband-Empfänger EGD 01; Funkwerk Köpenick, (ID = 1569708) Receiver-C
Funkwerk Köpenick,: Einseitenband-Empfänger EGD 01 [Receiver-C] ID = 1569708 930x288
Select picture or schematic to display from thumbnails on the right and click for download.
For model Einseitenband-Empfänger EGD 01, Funkwerk Köpenick, VEB, RFT; Berlin-Köpenick (Ostd.)

Country:  Germany
Manufacturer / Brand:  Funkwerk Köpenick, VEB, RFT; Berlin-Köpenick (Ostd.)
Year: 1977 ?? Category: Commercial Receiver (may include amateur bands)
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle PLL, Phase-locked loop; ZF/IF 28200/200 kHz
Wave bands Short Wave (SW only)
Details
Power type and voltage Line / Batteries (any type) / 127; 220 / 12; 24 Volt
Loudspeaker - For headphones or amp.
Power out 0.004 W (undistorted)
from Radiomuseum.org Model: Einseitenband-Empfänger EGD 01 - Funkwerk Köpenick, VEB, RFT;
Material Metal case
Shape Portable set > 8 inch (usable also without mains)
Dimensions (WHD) 376 x 112 x 304 mm / 14.8 x 4.4 x 12 inch
Notes

Empfänger für den Frequenzbereich 1600 - 11999 kHz, Betriebsarten A3J und A2J mit Seitenbandwahl, A1, A2, A2H, A3, A3A, A3H, kleinster Rastschritt der Abstimmung 1 kHz, Clarifier +- 500 Hz.

Stationär oder mobil, mit zusätzlichem Batteriekasten auch tragbar zu betreiben.  Bei Betrieb mit externem Zusatzlautsprecher mit Verstärker NF-Ausgangsleistung 1 W.

Net weight (2.2 lb = 1 kg) 8 kg / 17 lb 9.9 oz (17.621 lb)
Mentioned in - - Manufacturers Literature (Beschreibung Einseitenband Empfänger EGD 01)

Model page created by Siegfried Droese. See "Data change" for further contributors.
