SSB-Sende-Empfangsgerät SEG15D

SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 770766) TRX SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 326264) TRX
SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 326265) TRX SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 326263) TRX
SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 1569581) TRX SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 1569582) TRX
SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 1569580) TRX SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 1569579) TRX
SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 1872044) TRX SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 1872050) TRX
Use red slider bar for more.

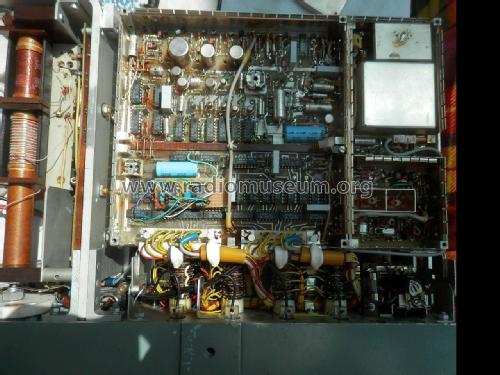

SSB-Sende-Empfangsgerät SEG15D; Funkwerk Köpenick, (ID = 770766) TRX
Funkwerk Köpenick,: SSB-Sende-Empfangsgerät SEG15D [TRX] ID = 770766 933x283
Select picture or schematic to display from thumbnails on the right and click for download.
For model SSB-Sende-Empfangsgerät SEG15D, Funkwerk Köpenick, VEB, RFT; Berlin-Köpenick (Ostd.):
Bild von der Ham Radio 2008

Country:  Germany
Manufacturer / Brand:  Funkwerk Köpenick, VEB, RFT; Berlin-Köpenick (Ostd.)
Year: 1975 ?? Category: Transmitter & Receiver (TRX not Amateur)
Semiconductors (the count is only for transistors) Semiconductors present.
schematic requested
Main principle PLL, Phase-locked loop; ZF/IF 28200/200 kHz
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 24 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: SSB-Sende-Empfangsgerät SEG15D - Funkwerk Köpenick, VEB, RFT;
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 376 x 112 x 304 mm / 14.8 x 4.4 x 12 inch
Notes

Funkgerät mit 15 Watt Ausgangsleistung für SSB und Telegrafie, portable Ausführung, 1,6···11,999 MHz aufgeteilt in 3 Bereiche: 1,6···3 MHz, 3···6 MHz, 6···11,999 MHz. Digitale Folgeversion des SEG 15, Anschluß für Kopfhörer und Lautsprecher. Später oft im Amateurfunk verwendet.

Sendeleistung umschaltbar von 3 W auf 15 W. Eingebauter Antennentuner (Variometer)

Net weight (2.2 lb = 1 kg) 7.8 kg / 17 lb 2.9 oz (17.181 lb)
Collectors' prices

Model page created by Wolfgang Lill. See "Data change" for further contributors.
