Biarritz

Gaillard; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1956
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 334421

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 455 kHz; 2 AF stage(s)
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Line / Batteries (any type) / 110; 220 / 1.5 & 90 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
  • Power out
  • 0.2 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Biarritz - Gaillard; Paris
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 320 x 260 x 140 mm / 12.6 x 10.2 x 5.5 inch
  • Notes

  • En plus des 5 tubes qui équipent ce récepteur, il est fait usage de 2 redresseur "Red1" sur le schéma, pour l'alimentation des filaments.

    Le redressement monoalternace via le primaire 110V du transformateur utilise le redresseur "Red2"

    Le récepteur Gaillard "Biarritz" est équipé de la nouvelle série de tubes "96" pour postes portables. Celle-ci permet une diminution de la consommation par rapport aux anciennes séries. La sensibilité est bonne, il est fait usage d'un étage H.F. accordé.
    Un commutateur à 4 positions permet les fonctions suivantes:
     - Secteur
     - Arrêt
     - Piles
     - Piles économique

    En position "piles", le chauffage des tubes est assuré par 3 piles de 1,5 V en // et la haute tension par une pile de 90 V.
    Il est possible de réduire la consommation: en position "économique", une résistance de 2.7 kΩ est insérée en série dans la ligne H.T.

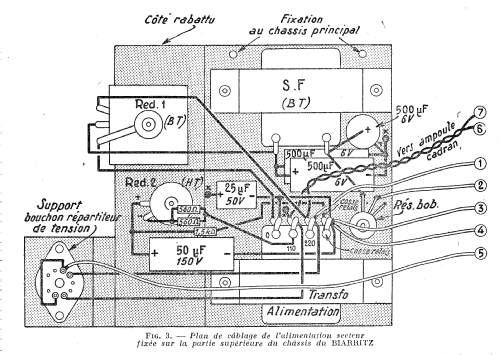

    En position secteur, il est possible de connecter ce récepteur aux réseaux 110 ou 220 V, via un transformateur abaisseur pour la tension de chauffage. Le primaire est connecté en autotransformateur pour la partie haute tension, réalisée avec un redressement monoalternance.
    Ce récepteur est présenté dans un coffret en bois gaîné muni d'une poignée de transport.
    Il est vendu en kit complet pour la somme de 25'780 Fr.


  • Price in first year of sale
  • 25,780.00 FRF
