Coronado TV1-9404A

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Gamble-Skogmo, Inc.; Minneapolis, MN

• Anno
• 1957 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 258021

• • Brand: Coronado

• Immagini
• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 15

• Valvole
• 2BN4 5CG8 3CB6 3CB6 5AN8 12BY7A 5AN8 3BN6 5AQ5 6CM7 6CG7 25CD6G 19AU4 1B3GT 21ALP4B or 21AVP4A

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 cycles, 110-120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Coronado TV1-9404A - Gamble-Skogmo, Inc.;

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Annotazioni

• The Coronado TV1-9404A is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with picture tube 21ALP4B or 21AVP4A.

• Letteratura / Schemi (1)

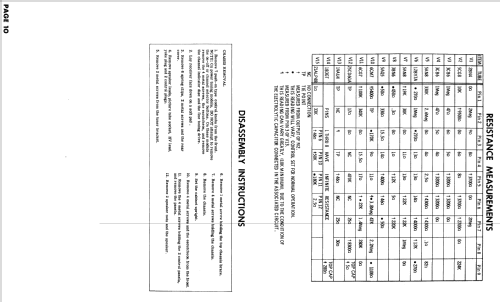

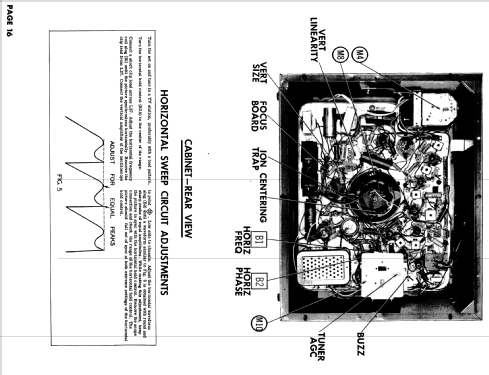

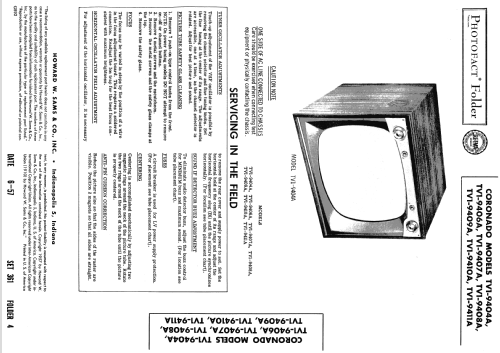

• Photofact Folder, Howard W. SAMS (Set 361, Folder 4 dated 6-57)

• Letteratura / Schemi (2)
• Photofact Folder, Howard W. SAMS (Set 340 Folder 22-S Dated 56)

• Autore
• Modello inviato da Jose Luis Espinosa Gonzalez. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 717 modelli, di cui 338 con immagini e 645 con schemi.
