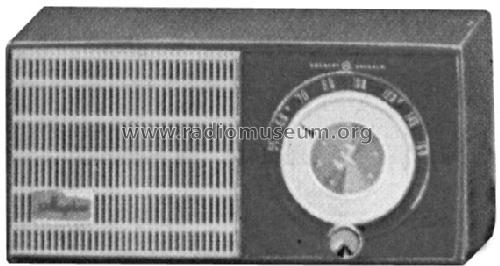

472

General Electric Co. (GE); Bridgeport CT, Syracuse NY

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1955 ?
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 81590
    • Marke: Musaphonic

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 5
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Betriebsart / Volt
  • Wechselstromspeisung / 60 cycles, 117V = 110 -120 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 5.25 inch = 13.3 cm
  • Belastbarkeit / Leistung
  • 1 W (Qualität unbekannt)
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast
  • von Radiomuseum.org
  • Modell: 472 - General Electric Co. GE;
  • Form
  • Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).
  • Abmessungen (BHT)
  • 13 x 6.125 x 6 inch / 330 x 156 x 152 mm
  • Bemerkung
  • Color = Red. Has Phono jack input. Also has "Radio Silencer" switch, used to silence background radio signal when playing records in the presence of a strong radio signal.
  • Schaltungsnachweis
  • Beitman Radio Diagrams Vol. 16, 1956
  • Literatur/Schema (1)
  • - - Manufacturers Literature
  • Autor
  • Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
