• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• General Electric Co. (GE); Bridgeport CT, Syracuse NY

• Anno
• 1940/1941

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 42360

• • Brand: Musaphonic

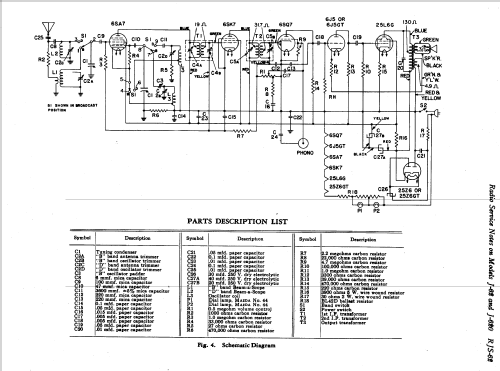

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• 6SA7 6SK7 6SQ7 6J5 25L6G 25Z6GT

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz

• Gamme d'onda
• Onde medie (OM) e corte (OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 115 Volt

• Altoparlante
• AP din.(bobina mobile) - elettrodinamico o a magnete permanente (?). / Ø 5 inch = 12.7 cm

• Potenza d'uscita
• 3 W (qualità ignota)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: J-620 - General Electric Co. GE;

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 15.3 x 10.5 x 8.5 inch / 389 x 267 x 216 mm

• Annotazioni

• Automatic volume control. Is available with cabinet in Blond Mahogany.

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Riferimenti schemi
• Rider's Perpetual, Volume 12 = ca. 1941 and before

• Bibliografia
• Collector's Guide to Antique Radios 4. Edition

• Letteratura / Schemi (1)
• General Electric Radio Service Notes 1939-1942

• Letteratura / Schemi (3)
• General Electric Folder 13-497-W for 1941.
