P-825A

General Electric Co. (GE); Bridgeport CT, Syracuse NY

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1961/1962
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 87729
    • Marke: Musaphonic

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 6
  • Halbleiter
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 5 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Betriebsart / Volt
  • Trockenbatterien / 4 Volt
  • Lautsprecher
  • Magnetischer Lautsprecher allgemein, System nicht definiert / Ø 2 inch = 5.1 cm
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast
  • von Radiomuseum.org
  • Modell: P-825A - General Electric Co. GE;
  • Form
  • Kleines Reisegerät oder «Taschengerät» < 20 cm.
  • Abmessungen (BHT)
  • 62 x 97 x 30 mm / 2.4 x 3.8 x 1.2 inch
  • Bemerkung

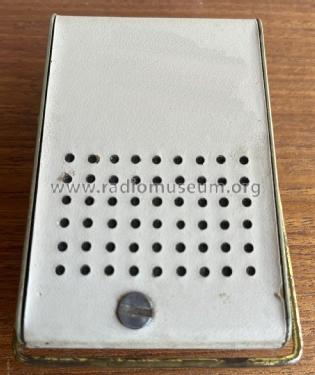

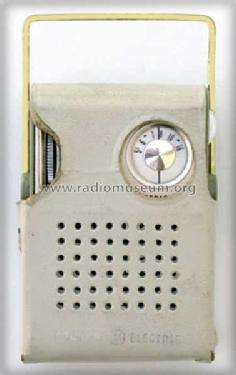

  • The General Electric P-825A shirtpocket transistor radio was produced also in October 1962 according to Tom Dailey, Denver, USA. He comments further: The General Electric P-825A came in 2 colour sets. One was kind of white, with an ivory coloured vinyl bottom; the other apparently was made in a sort of light green, with the same ivory vinyl bottom. It weights 6.5 ozs and has a small brass "bail" handle. High impedance speaker with reed suspended between pole pieces, drives paper cone with a stylus, and is directly driven in push-pull by a pair of collectors, without an audio output transformer. One of several contemporary GE transistor radio models to employ this kind of speaker which was originally used in the 1920's because of it's high efficiency and high impedance.
  • Nettogewicht
  • 0.2 kg / 0 lb 7 oz (0.441 lb)
  • Schaltungsnachweis
  • Beitman Radio Diagrams Vol. 22, 1962
  • Autor
  • Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
