- Pays
- Etats-Unis
- Fabricant / Marque
- General Electric Co. (GE); Bridgeport CT, Syracuse NY
- Année
- 1959
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 70529
-
- Brand: Musaphonic
Copy gen. von Radio Attic
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 8
- Principe général
- Super hétérodyne (en général); FI/IF 455 & 1070 kHz
- Gammes d'ondes
- PO et FM
- Tension / type courant
- Appareil tous courants (CA / CC) / 105-120 Volt
- Haut-parleur
- 2 HP / Ø 6 inch = 15.2 cm
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: T120B - General Electric Co. GE;
- Forme
- Modèle de table générique
- Remarques
-

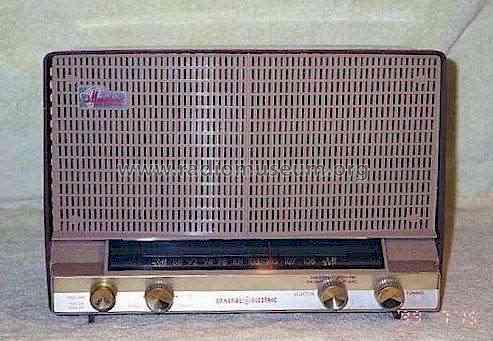

The General Electric Model T120B is an AC/DC operated FM-AM receiver using 8 tubes and a selenium rectifier. Its drum dial displays only 1 of 4 band settings at a time: AM, FM, FM AFC, or Phonograph. It has 2 RCA jacks on the back for connecting auxiliary devices.
- Source du schéma
- Beitman Radio Diagrams Vol. 19, 1959
- Schémathèque (1)

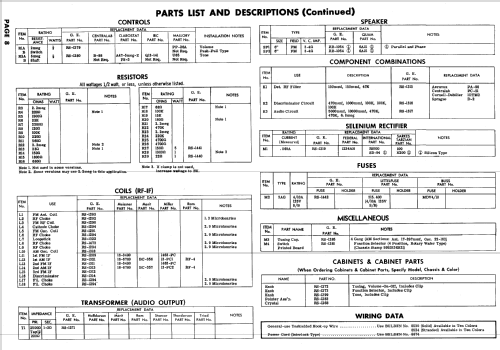

- Photofact Folder, Howard W. SAMS (Date 4-59, Set 438, Folder 6)
- Auteur
- Modèle crée par Hinrich Grensemann † 15.5.16. Voir les propositions de modification pour les contributeurs supplémentaires.
