HF-10R

• Pays
• Espagne

• Fabricant / Marque
• General Eléctrica Española (GEE); Madrid

• Année
• 1972

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 277688

• Images

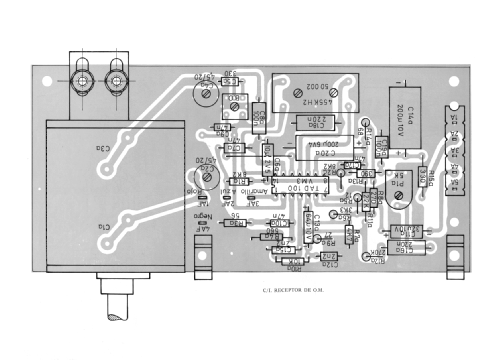

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 19

• Semi-conducteurs
• AF106 AF125 SC109 AC151r or. AC191 BC205 SFT353 SFT377 PTO AC180 AC181 2N4288 AC151r or. AC191 BC205 SFT353 SFT377 PTO AC180 AC181 2N4288 BA110 1N4164 F12 B50C3000 TAD100 TBA120

• Principe général
• Super hétérodyne (en général); FI/IF 455/10700 kHz

• Gammes d'ondes
• PO et FM

• Particularités
• Tourne disque avec changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 125; 220 Volt

• Haut-parleur
• - Ce modèle nécessite des HP externes

• Puissance de sortie
• 8 W (10 W max.)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: HF-10R - General Eléctrica Española GEE

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 370 x 165 x 340 mm / 14.6 x 6.5 x 13.4 inch

• Remarques

• Receptor estéreo de AM-FM con tocadiscos integrado de 4 velocidades (78, 45, 33 y 16 r.p.m.) junto con dos bafles externos tipo BF3.

  Utiliza plato BSR modelo C124

  Véase  HF-10A  sin receptor de radio (See also HF-10A without radio tuner)

  AM - FM Stereo radio .receiver with integrated record player (78, 45, 33 & 16 r.p.m.), and 2 external speakers type BF3.

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Carlos Saavedra. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 72 modèles d'appareils, 31 avec des images et 67 avec des schémas.
  Tous les appareils de General Eléctrica Española (GEE); Madrid
