Landgraf 920; Graetz, Altena (ID = 92539) Television

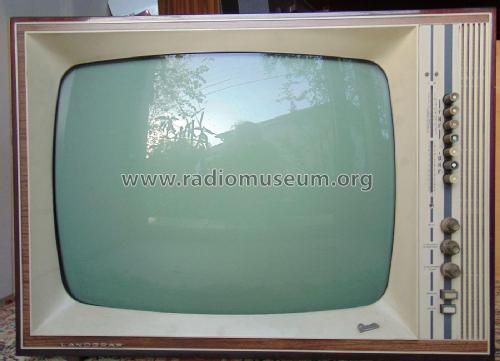

Graetz, Altena: Landgraf 920 [Television] ID = 92539 600x481
Select picture or schematic to display from thumbnails on the right and click for download.
For model Landgraf 920, Graetz, Altena (Westfalen)

Country:  Germany
Manufacturer / Brand:  Graetz, Altena (Westfalen)
Year: 1965–1967 Category: Television Receiver (TV) or Monitor
Valves / Tubes 13: A59-12W
Semiconductors (the count is only for transistors) 3:
Main principle Superheterodyne (common)
Wave bands Wave Bands given in the notes.
Details Radio Control (+Remote Wire etc)
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Landgraf 920 - Graetz, Altena Westfalen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 660 x 550 x 410 mm / 26 x 21.7 x 16.1 inch
Notes VHF-Kanalschalter mit Neutroden-Eingangsschaltung; Senderabstimmung für UHF und VHF mit 7 Drucktasten und automatischer Speicherung der eingestellten Kanäle; UHF-Empfangsteil mit deutschen Mesa-Transistoren; Impulsbeschneidung für die Rücklaufaustaststeuerung; gedruckte Schaltung mit Einplatten-Chssis; Bildverstärker mit Spanngitter-Röhren; 2-Dioden-Schaltung; Tonverstärker mit Transistor; eingebaute Breitband-Antenne; 16 Kreise davon 4 Tonkreise; 11 Dioden; Klangfarbenregelung und Sprache/Musik-Schalter; Bildröhre 59 cm.
Gehäuseausführungen: Edelholzfurnier, mittel, hochglanzpoliert oder Nußbaum natur, matt.
Net weight (2.2 lb = 1 kg) 25 kg / 55 lb 1.1 oz (55.066 lb)
Source of data Handbuch VDRG 1965/1966
Mentioned in -- Original prospect or advert

Model page created by Ingo Gantenbrink. See "Data change" for further contributors.
