• Pays
• Etats-Unis

• Fabricant / Marque
• Grant Company, W.T. (Grantline); New York (NY)

• Année
• 1946

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 43413

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12SA7 12SK7 12SQ7 50L6GT 35Z5GT

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 105 - 125 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Puissance de sortie
• 0.8 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

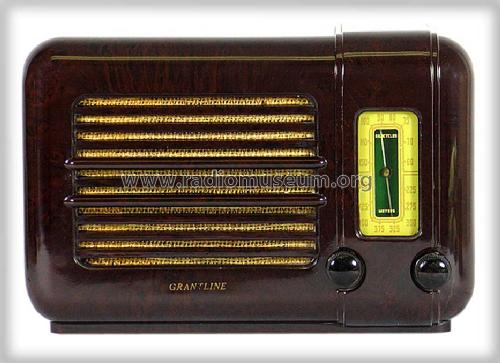

• Modèle: 500 Series A - Grant Company, W.T. Grantline;

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Remarques
• Trade name = Grandline. Sams photofact set 9 folder 469-17 features the Grant models 500 and 501 as the same schematic.

• Source extérieure
• Ernst Erb

• Source
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Source du schéma
• Rider's Perpetual, Volume 16 = ca. 1948 and before

• Littérature
• Collector's Guide to Antique Radios 4. Edition

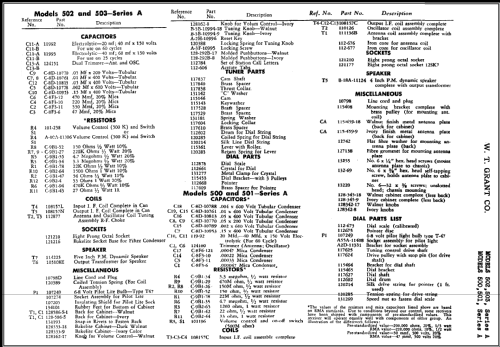

• Schémathèque (1)

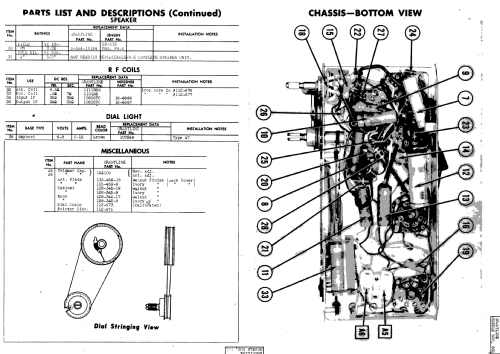

• Photofact Folder, Howard W. SAMS (Set 9 folder 469-17 date 12-46)
