UKW-Tuner-Einschub Standard (Stereo)

FG Elektronik, Franz Grigelat; Rückersdorf/Nürnberg

  • Year
  • 1973 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 250701

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 11
  • Main principle
  • Superheterodyne (common); ZF/IF 10700 kHz
  • Wave bands
  • FM Broadcast Band Only
  • Details
  • Hi-Fi equipment
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: UKW-Tuner-Einschub Standard - FG Elektronik, Franz Grigelat;
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 150 x 115 x 220 mm / 5.9 x 4.5 x 8.7 inch
  • Notes

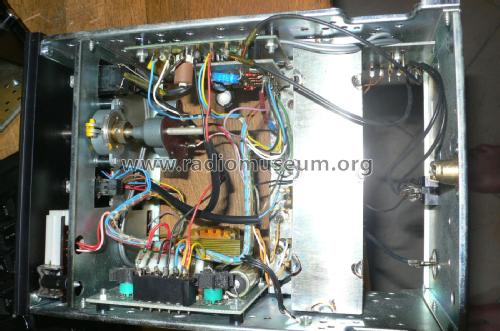

  • UKW-Tuner-Einschub für das HiFi-Einschub-System (Modulsystem) nach DIN 45500.

    Besonderheiten:
    Preomat mit 5 Stationstasten und Handabstimmung mit einem großen Drehknopf und Getriebepoti, beleuchtetes Abstimmanzeige-Instrument.

    Anzeige der Frequenz (88 - 103 MHz) über 16 rote Leuchtdioden. Bestückung mit UKW-Baustein V. Hierzu gibt es verschiedene Tuner-Einsteckkarten, ggf. mit verschiedenen Frequenzbereichen.

    Görler-Varactor-Mischteil 312-0522, mit 4-fach Kapazitätsdioden-Abstimmung. Empfangsbereich 87,5 - 108,5 MHz, ZF 10700 kHz / Bandbreite 280 kHz, AFC - Bereich ± 200 kHz, Antenneneingang 240 Ω symmetrisch.

    Das Gerät kann einzeln oder als Einschub verwendet werden.

    Gehäusefarben: schwarz, weiß und als Sonderfarbe orange (selten).

  • Net weight (2.2 lb = 1 kg)
  • 1.4 kg / 3 lb 1.3 oz (3.084 lb)
  • Price in first year of sale
  • 394.00 DM
