For model Savoia avec trous ronds, Grillet, F., J. Béné (voir aussi Radio-Annécia), Zuccolo-Rochet et Cie.; Annecy:
F_Grillet_type Savoia-2_vue de face_coll. privée (réf:817).

Country:  France
Manufacturer / Brand:  Grillet, F., J. Béné (voir aussi Radio-Annécia), Zuccolo-Rochet et Cie.; Annecy
Year: 1923 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: A409 A409 A409 A409
Conflicting model year with tube data.
The model date contradicts tube dates. [ A409 (1925)]
Main principle TRF with regeneration
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 4 & 80 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Savoia [avec trous ronds] - Grillet, F., J. Béné voir
Material Wooden case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 400 x 275 x 195 mm / 15.7 x 10.8 x 7.7 inch
Notes

Poste batterie à 4 lampes intérieures type Savoia. Il pêut etre équipé de lampes TM ou Radio-Micro. Voltmètre pour 6 et 120 volts commutable. Audition sur 2, 3 ou 4 lampes.

Ebénisterie en noyer et ébonite.

Ce modèle existe en 2 variantes :

  • avec 4 losanges percés pour un contrôle visuel des lampes
  • avec 4 trous ronds dans la façade pour la même fonction
Net weight (2.2 lb = 1 kg) 6.2 kg / 13 lb 10.5 oz (13.656 lb)
Mentioned in Le grand livre de la TSF (Doctsf Ref 26510)
Literature/Schematics (1) Le grand livre de la TSF (page 191)

Model page created by Antonio Martins-Pais. See "Data change" for further contributors.



All listed radios etc. from Grillet, F., J. Béné (voir aussi Radio-Annécia), Zuccolo-Rochet et Cie.; Annecy
Here you find 25 models, 17 with images and 3 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grillet, F., J. Béné: Savoia
Threads: 1 | Posts: 1
Hits: 1364     Replies: 0
f.grillet
Henri Rossier
25.Feb.08

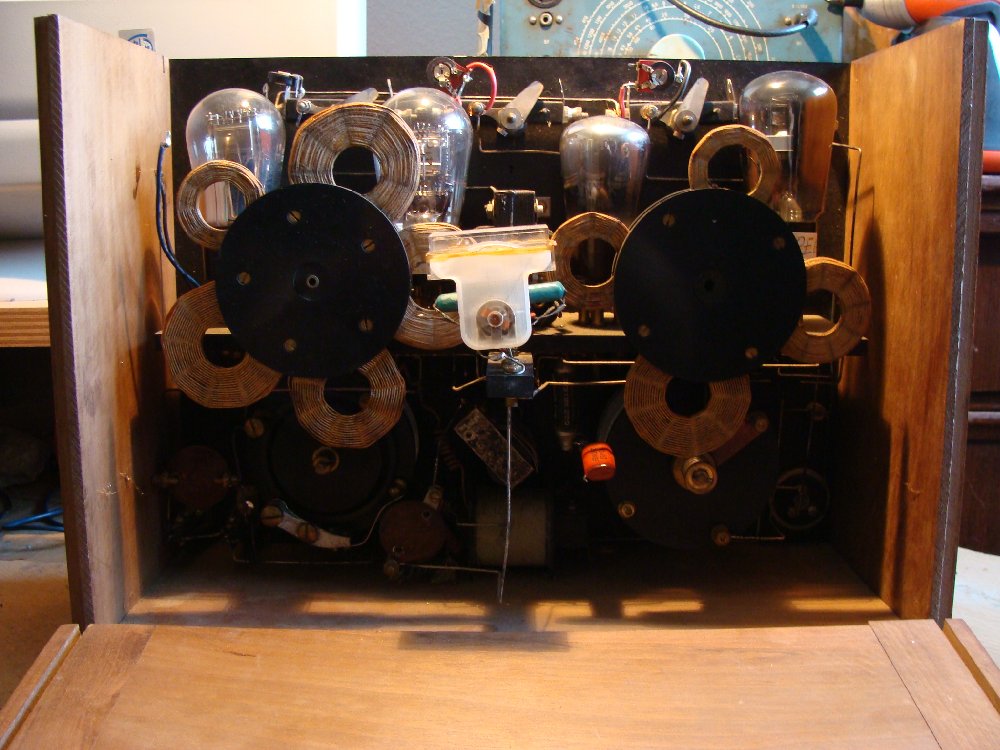

  1 Poste inconnu,
Boitier S.G.D.G 586036 et 588490
premier étage ampli HF,
2ième détectrice,
3ième preampli BF,
4ième final BF
Lampes:RE074-A410-A410-L410
9 bobines d'accord plus cadre pour
50-250 mètres
250-450 mètres
300-500 mètres
600-1000 mètres
1600-3600 mètres
sur la droite 2 entrées pour hp corne haute impédance
sur la gauche prise pour + et - filaments et + anode des lampes
 peut travailler avec 2 ou 3 ou 4 lampes commutateur central en bas
