Antennenverstärker 2003 mini

Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 782807) RF-Ampl.

Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 782808) RF-Ampl.

Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 2101189) RF-Ampl.
Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 409058) RF-Ampl. Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 409061) RF-Ampl.
Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 409062) RF-Ampl. Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 1660883) RF-Ampl.
Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 1660886) RF-Ampl.
Use red slider bar for more.
Antennenverstärker 2003 mini; Häberle & Co., F.G. (ID = 409058) RF-Ampl.
Häberle & Co., F.G.: Antennenverstärker 2003 mini [RF-Ampl.] ID = 409058 933x593

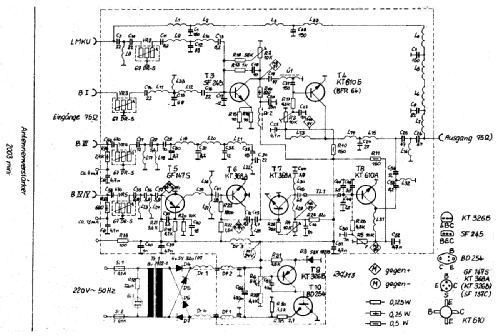

Select picture or schematic to display from thumbnails on the right and click for download.
For model Antennenverstärker 2003 mini, Häberle & Co., F.G. (EGB); Burgstädt (Ostd.):
Serien Nr.

Country:  Germany
Manufacturer / Brand:  Häberle & Co., F.G. (EGB); Burgstädt (Ostd.)
Year: 1976 Category: RF (Radio Frequency-) Amplifier
Semiconductors (the count is only for transistors) 10:
Main principle Radio Frequency Amplification only
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Antennenverstärker 2003 mini - Häberle & Co., F.G. EGB;
Material Various materials
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 290 x 185 x 65 mm / 11.4 x 7.3 x 2.6 inch
Notes Gemeinschaftsantennenverstärker für kleine und mittlere Anlagen Störstrahlsicher durch vollgeschirmte Ausführung.
Hohe Aussteuerfestigkeit durch getrennte Signalwege für BIV/V und BIII BI und UKW.
Pegelsteller in allen Eingängen, Verstärkung: BI 40dB; BIII 31dB; BIV/V 33dB; UKW 36 dB. Max. Ausgangspegel BIV/V / BIII 103 dBµV BI / UKW 110 dBµV.
Net weight (2.2 lb = 1 kg) 1.6 kg / 3 lb 8.4 oz (3.524 lb)
Mentioned in radio fernsehen elektronik 1976, Heft 21, Seite 710

Model page created by Jörg Kulbe. See "Data change" for further contributors.
