Radiowecker RC86; Halbleiterwerk (ID = 74497) Radio
Halbleiterwerk: Radiowecker RC86 [Radio] ID = 74497 850x617
Select picture or schematic to display from thumbnails on the right and click for download.
For model Radiowecker RC86, Halbleiterwerk Frankfurt /Oder, VEB, (HFO); Frankfurt /Oder (Ostd.)

Country:  Germany
Manufacturer / Brand:  Halbleiterwerk Frankfurt /Oder, VEB, (HFO); Frankfurt /Oder (Ostd.)
Year: 1986–1988 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 3: SF235 SF235 SC236 A283D U116D VQA25
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz
Tuned circuits 4 AM circuit(s)     6 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details

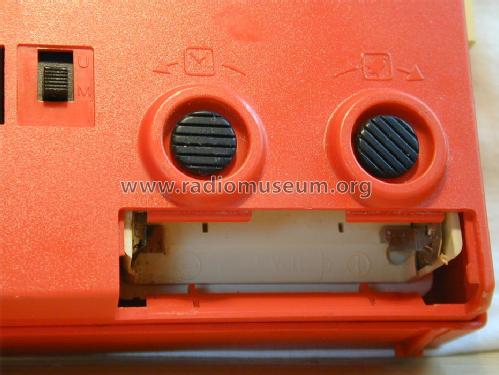

Power type and voltage Dry Batteries / LR6: 3 x 1,5 & 1 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.15 W (unknown quality)
from Radiomuseum.org Model: Radiowecker RC86 - Halbleiterwerk Frankfurt /Oder
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (usable also without mains)
Dimensions (WHD) 208 x 76 x 36 mm / 8.2 x 3 x 1.4 inch
Notes

Einchip-Empfänger mit A283D, jeweils ein zusätzliches Piezofilter SPF455 (MW) und SPF10700 (UKW). Analog-Quarzwecker Kal. 62-42 Ruhla.

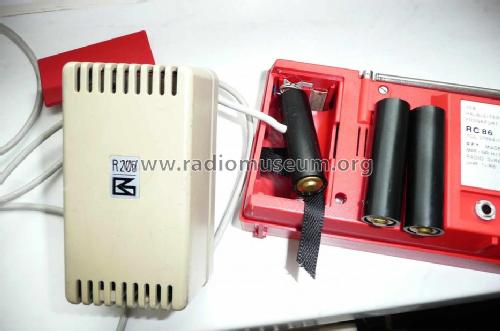

Stromversorgung des Radioteils über externes Netzteil R205 mit speziellem 3-teiligen Adapterset (eingesetzt in Batteriefach anstelle 3x LR6-Batterien) möglich.

Für Export: radio clock traveller oder Traveller ctx5900.

Net weight (2.2 lb = 1 kg) 0.3 kg / 0 lb 10.6 oz (0.661 lb)
Price in first year of sale 275.00 DM
Collectors' prices
Source of data - - Manufacturers Literature / Radiokatalog Band 2, Ernst Erb

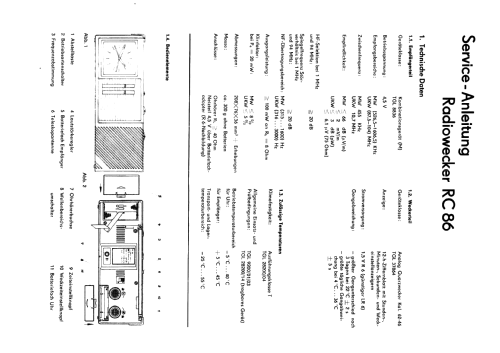

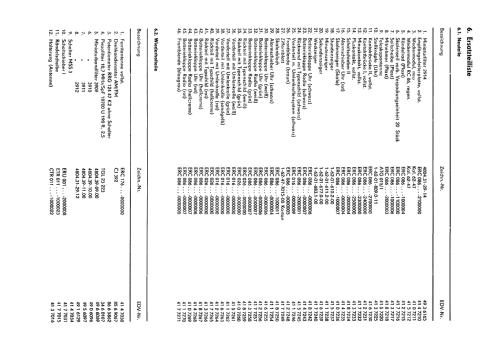

Mentioned in -- Original-techn. papers. (Hein, Das Kofferradio in der DDR.)

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
