1072A Ch= AR1200D (Run 1)

• País
• Estados Unidos

• Fabricante / Marca
• Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX

• Año
• 1953 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 364216

• Imágenes
• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 18

• Válvulas
• 6BC5 6J6 6CB6 6CB6 6CB6 6AH6 6AU6 6AL5 6C4 25L6GT 12SN7GT 12BH7 6AL5 6SN7GT 25BQ6GT 12AX4GT 1B3GT 21XP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo)

• Material
• Metálico

• de Radiomuseum.org
• Modelo: 1072A Ch= AR1200D - Hallicrafters, The; Chicago,

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones

• Hallicrafters model 1072A is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis AR1200D (Run 1), a VHF tuner and picture tube 21XP4.

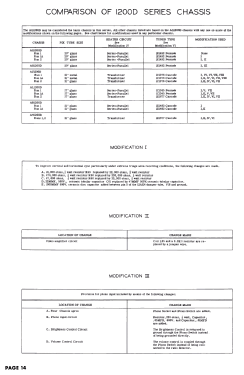

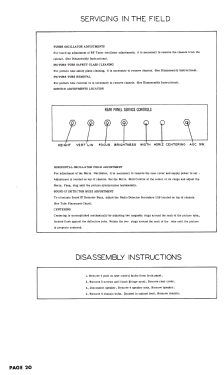

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (Set 211, folder 7, dated 8-53)

• Autor
• Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 954 modelos, 481 con imágenes y 556 con esquemas.
