• País
• Estados Unidos

• Fabricante / Marca
• Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX

• Año
• 1956 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 283564

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 13

• Válvulas
• 3BC5 5AT8 5B8 5B8 6AU8 3BN6 12L6GT 12L6GT 6SN7GTB 12DQ6 12AX4GT or 19AU4GT 1X2B 17HP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 cycle 110-120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• Material
• Madera

• de Radiomuseum.org
• Modelo: 17TT700E Ch= A2005 Run1 - Hallicrafters, The; Chicago,

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones

• The HALLICRAFTERS model 17TT700E is a 17" b/w TV with US standard VHF Tuner channels 2 thru 13 ,equipped with VHF-tuner 1-2619, chassis A2005 Run1 and picture tube 17HP4.



• Documentación / Esquemas (1)

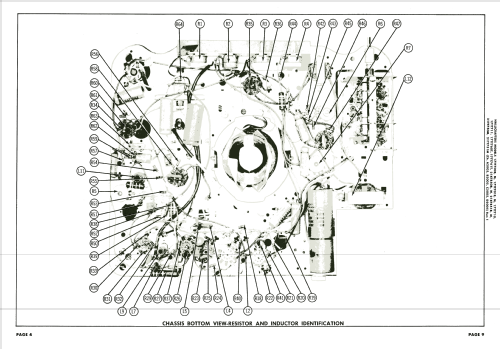

• Photofact Folder, Howard W. SAMS (Set 339 Folder 7 dated 12-56)

• Autor
• Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
