21K230M Ch= B1400D
Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
- Land
- USA
- Hersteller / Marke
- Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
- Jahr
- 1955 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 303587

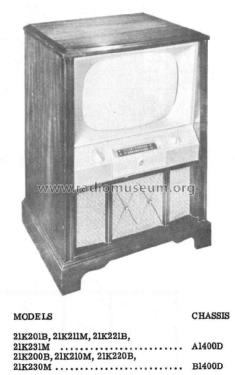

Picture from service manual.
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 24
- Röhren
- 6BZ7 6J6 6CB6 6CB6 6CB6 6CB6 12BY7 6AU6 6AU6 6AU6 6AL5 6AV6 6AQ5 6BE6 or 6CS6 6SN7GT 6S4 6AQ7 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 5U4G 21ZP4B
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 60 cycles, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 8 inch = 20.3 cm
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 21K230M Ch= B1400D - Hallicrafters, The; Chicago,
- Form
- Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
- Bemerkung
-
Hallicrafters model 21K230M is a 21" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis B1400D, VHF tuner 1E1733 and picture tube 21ZP4B.
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Set 322 Folder 8 dated 7-56)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
