Oszilloskop HM204-2

HAMEG GmbH, Frankfurt

Data
Forum
Pictures
Collections

  • Year
  • 1985 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 105870

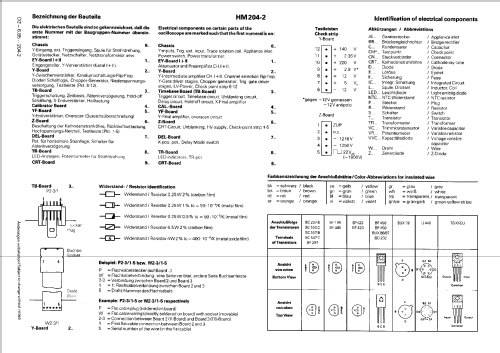

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220; 240 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Oszilloskop HM204-2 - HAMEG GmbH, Frankfurt
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 285 x 145 x 380 mm / 11.2 x 5.7 x 15 inch
  • Notes
  • 20-MHz-Multi-Funktions-Oszilloskop.
    Y: 2 Kanäle, 0-20 MHz, max. 1 mV/cm, Verzögerungsleitung. X: 1,25 s-10 ns/cm inkl. Dehnung ×10, verzögerbare Zeitbasis; Triggerung bis 50 MHz, variable Hold-off-Zeit. Component-Tester.
  • Net weight (2.2 lb = 1 kg)
  • 8 kg / 17 lb 9.9 oz (17.621 lb)
  • Price in first year of sale
  • 1,573.00 DM
  • Mentioned in
  • Funkschau (9/1986, S. 47, 48 / Test)
  • Author
  • Model page created by Peter Lokowand. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Oszilloskop is part of the collections of the following members.

Museums

The model Oszilloskop can be seen in the following museums.

 Forum

Forum contributions about this model: HAMEG GmbH,: Oszilloskop HM204-2

Threads: 2 | Posts: 3

One of the picture (the one showing type of sinus waveform) is wrongly placed as refers to Model HM 203-4 and not to present model HM 204-2:

Antonio Marra, 24.Apr.12

Weitere Posts (2) zu diesem Thema.

Bei einem Oszilloskop von der Firma Hameg HM 204-2 stellte ich fest, dass zwei Umschalter für CH I/II und DUAL auf dem Y Board nicht funktionierten und dieser Fehler ein mechanisches Problem ist. Durch kleine Stangen werden Schiebeschalter von der Firma Schadow betätigt. Ein an den Enden abgewinkelter Drahtbügel am Schalter soll den Kontaktstreifen immer in die richtige Position führen. Bei den defekten Schaltern war das nicht der Fall, denn der Drahtbügel hatte nicht mehr die korrekte Form und war verbogen. ( Enden müssen um 90 Grad abgewinkelt sein ) Der Drahtbügel war wahrscheinlich durch zu festen Druck verbogen worden. Nach Justierung setzte ich ihn wieder ein. Beide Schalter funktionieren wieder, wie ich es erwartete. Ich brauchte keine Schalter zu wechseln. Kleiner Fehler, große Wirkung!
