For model Oszilloskop HM812, HAMEG GmbH, Frankfurt:
Werbeanzeige in ELEKTRONIK 4/1978

Country:  Germany
Manufacturer / Brand:  HAMEG GmbH, Frankfurt
Year: 1978 Category: Service- or Lab Equipment
Valves / Tubes 1: L14-110GH
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110/220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Oszilloskop HM812 - HAMEG GmbH, Frankfurt
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 212 x 237 x 500 mm / 8.3 x 9.3 x 19.7 inch
Notes

Oszilloskop,  Modell  Oszilloskop HM812, Hameg GmbH, Frankfurt,

2 Kanal Labor - Oszilloskop HM812  ( Analog-Speicher ), mit einer Bandbreite von  0 - 50 MHz ( - 3 dB ), 5 mVss -  20 Vss/cm, Summe+Differenz , Verzögerungsleitung, X - Verstärker 2 sek bis 20 ns/cm, Triggerung 0 - 70 MHz.

Technische Daten:

Y-Verstärker: Frequenzbereich 0 - 40 MHz ( - 3 dB ), 0 - 60 MHz ( - 6 dB ), Anstiegszeit ca. 10 ns, Empfindlichkeit 5 mVss - 20 mVss, 12 stufige Einstellung, mit Feinregelung 1 : 2,5

X-Verstärker: Frequenzbereich 0 - 4 MHz ( - 3 dB ), max. Empfindlichkeit 5 mVss/ div. Triggerbereich  0 . 70 MHz, pos/neg, K1 +- K2, intern/extern ,AC/DC oder LF mit Einzelbild-Auslösung  + Reset-Taste.

Speicherbetrieb: Nachleuchtdauer regelb. 10 ms - 5 min., Speicherzeit regelb. ca. 30s - 1 Std. Schreibgeschwindigkeit max. 1 cm/ µs.

Strahlröhre L 14-110GH/55, Gesamtbeschleunigungsspannungh 8,5 kV, eingebauter Rechteckgenerator.

Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Price in first year of sale 6'540.00 DM
Mentioned in Elektronik 4/ 1978, Seite 251

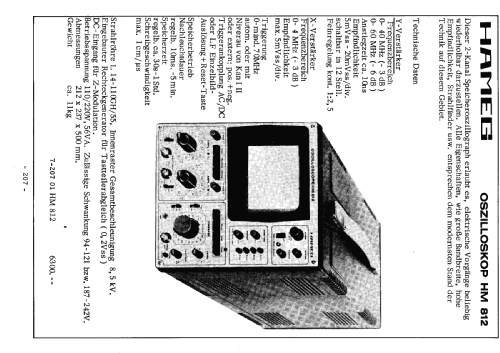

Literature/Schematics (1) ARLT-Katalog 1978

Model page created by Reinhard Keins. See "Data change" for further contributors.
