Multimode - II (2)

Multimode - II ; Ham International / (ID = 2013401) Amateur
Multimode - II ; Ham International / (ID = 2013398) Amateur Multimode - II ; Ham International / (ID = 2013399) Amateur
Multimode - II ; Ham International / (ID = 2013400) Amateur
Use red slider bar for more.
Multimode - II ; Ham International / (ID = 2013398) Amateur
Ham International /: Multimode - II [Amateur] ID = 2013398 976x651
Select picture or schematic to display from thumbnails on the right and click for download.
For model Multimode - II (2), Ham International / All Communications; Gent:

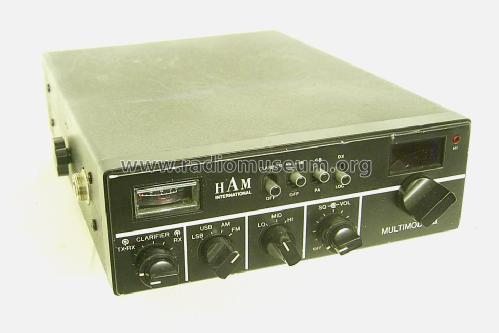

Frontansicht der Multimode II

Country:  Belgium
Manufacturer / Brand:  Ham International / All Communications; Gent
Year: 1979 ?? Category: Amateur Transmitter/Receiver (and Transceiver)
Semiconductors (the count is only for transistors) 45:
Main principle Transceiver; ZF/IF 10700/455 kHz
Wave bands Short Wave (SW only)
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
Power out
from Radiomuseum.org Model: Multimode - II - Ham International / All
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 195 x 65 x 275 mm / 7.7 x 2.6 x 10.8 inch
Notes

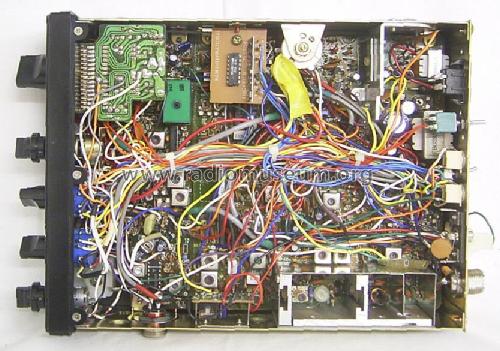

Das Gerät ist mit 6 integrierten Schaltkreisen, 43 Transistoren und 2 FETs bestückt.
Es hat im Original 120 Kanäle für AM/FM/LSB/USB und ist in Europa nicht zugelassen.
Der Frequenzbereich reicht von 26,965 MHz bis 28,305 MHz. Das Gerät wurde vielfach frequenzmäßig erweitert. Die Kanalangabe mit 360 Kanälen ist nur eine Werbeaussage, man hat einfach AM/FM/SSB  zusammengezählt.
Der Original-Hersteller ist wohl Cybernet, andere Geräte zeigen den gleichen Aufbau.

Net weight (2.2 lb = 1 kg) 0.5 kg / 1 lb 1.6 oz (1.101 lb)
Price in first year of sale 398.00 DM

Model page created by Alois Wolf. See "Data change" for further contributors.
