Digital-Frequency-Counter IM-2400

Heathkit (Brand), Heath Co.; Benton Harbor (MI)

Données
Forum
Images
Collections

  • Année
  • 1982
  • Catégorie
  • Appareils de mesure et de dépannage (matériel de labo)
  • Radiomuseum.org ID
  • 203683
    • alternative name: Heath Company

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • Semi-conducteurs présents
  • Semi-conducteurs
  • Gammes d'ondes
  • - sans
  • Tension / type courant
  • Piles (rechargeables ou/et sèches) / 5 x 1,2 Volt
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Plastique moderne (pas de bakélite, ni de catalin)
  • De Radiomuseum.org
  • Modèle: Digital-Frequency-Counter IM-2400 - Heathkit Brand, Heath Co.;
  • Forme
  • Portative > 20 cm (sans nécessité secteur)
  • Dimensions (LHP)
  • 86 x 213 x 41 mm / 3.4 x 8.4 x 1.6 inch
  • Remarques

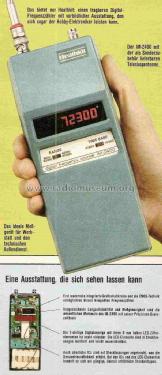

  • 7-stelliger Digital-Frequenzzähler mit aut. Dezimalpunkt-Verschiebung und Null-Austastung für Rundfunk- und Fernseh-Werkstätten, Autoradio-Servicestationen und Funkamateure, die auf schnelle, zuverlässige Frequenzmessungen angewiesen sind. Frequenzmessungen von 50 Hz bis 512 MHz in 2 Teilbereichen. Quarzstabile 10 MHz-Zeitbasis. Eingangsempfindlichkeit 10 mVeff innerhalb des gesamten Meßbereiches. Eine eingebaute Schutzschaltung verhindert Schäden durch zu hohe Eingangsspannung. Der Zähler kann entweder durch direkte Verbindung mit dem Prüfling verbunden-, oder auch ohne Verbindungsleitungen mit der dreh- und schwenkbaren Teleskopantenne (Sonderzubehör SMA-2400-1) betrieben werden. Stromversorgung durch 5 x 1,2 Volt-NC-Batterien, die mit dem Ladegerät PS-2405 bis zu 100 x wieder aufgeladen werden können. Das gleiche Stecker-Netzteil (220/240V) dient auch zur Stromversorgung bei ortsfestem Betrieb.
  • Poids net
  • 0.370 kg / 0 lb 13 oz (0.815 lb)
  • Auteur
  • Modèle crée par Museum Roggenhofer. Voir les propositions de modification pour les contributeurs supplémentaires.
