• Country
• United States of America (USA)

• Manufacturer / Brand
• Heathkit (Brand), Heath Co.; Benton Harbor (MI)

• Year
• 1962

• Category
• Amateur Transmitter (only)

• Radiomuseum.org ID
• 117079

• • alternative name: Heath Company

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 15

• Valves / Tubes
• 6EA8 12AU7 12AT7 12AT7 6CB5 6AW8 6CB6 6EA8 6EA8 6AU6 6CB6 6AL5 6CL6 6146 6146

• Main principle
• Transmitter

• Wave bands
• Short Wave (SW only)

• Power type and voltage
• Alternating Current supply (AC) / 117 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

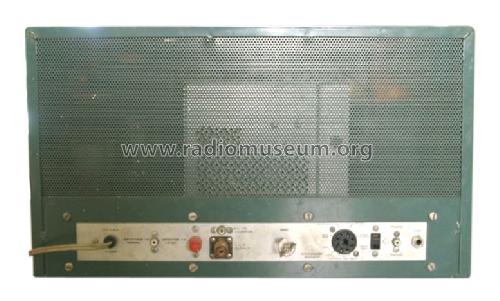

• Model: Marauder HX-10 - Heathkit Brand, Heath Co.;

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 487.5 x 287.5 x 400 mm / 19.2 x 11.3 x 15.7 inch

• Notes
• Heathkit Transceiver Marauder HX-10.
  Erster SSB-Senderkit von Heath. SSB-Erzeugung auf 4990 kHz mit Quarzfilter, Umsetzen auf 9 MHz. Mischung mit Quarzfrequenzen auf Fest-ZF, bandabhängig, anschließend Umsetzen auf die klassischen Amateurfunkbänder 80···10 m (10 m in 4 Teilbereichen). VFO 4,9···5,5 MHz. Betriebsarten: CW, SSB, AM, FSK. Ausgangsleistung 100 W. Eingebautes Netzteil mit 4 Glimmstabilisatoren. Sehr übersichtliche Linearskala.

• Net weight (2.2 lb = 1 kg)
• 40 kg / 88 lb 1.7 oz (88.106 lb)

• Price in first year of sale
• 335.00 $

• Mentioned in
• Heathkit: A Guide to Amateur Radio Products (Reinhard Birchel, Kurzwellen-Amateurfunkgeräte in Röhrentechnik, beam - Verlag, 2003)

• Literature/Schematics (1)
• - - Manufacturers Literature
