For model Signal Generator SG-8, Heathkit (Brand), Heath Co.; Benton Harbor (MI):

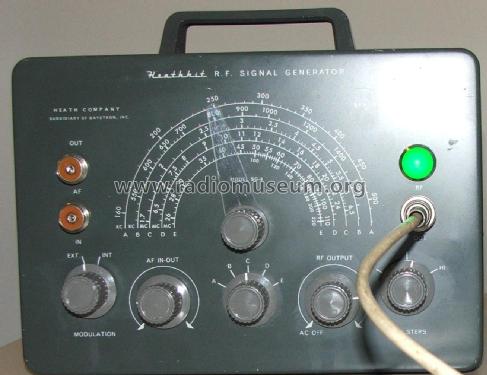

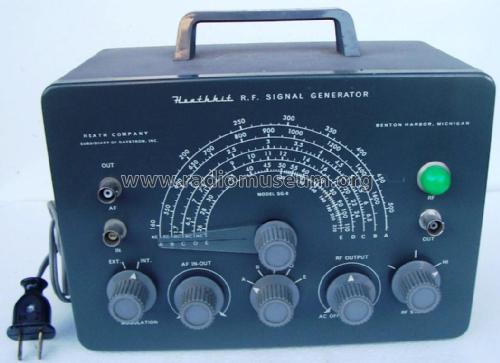

Heathkit SG-8 front cabinet view.

Country:  United States of America (USA)
Manufacturer / Brand:  Heathkit (Brand), Heath Co.; Benton Harbor (MI)
alternative name

Heath Company
Year: 1960 ?? Category: Service- or Lab Equipment
Valves / Tubes 2: 12AU7 6C4
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 105-125 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Signal Generator SG-8 - Heathkit Brand, Heath Co.;
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 9.5 x 6.5 x 5 inch / 241 x 165 x 127 mm

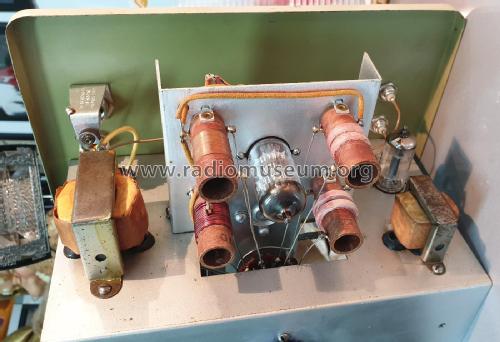

Notes Heathkit Signal-Generator SG-8.
Coverage 160-500 kHz, 500-1650 kHz, 1.65-6.5 MHz, 6.5-25 MHz, 25-110 MHz; calibrated harmonics 110-220 MHz.
Net weight (2.2 lb = 1 kg) 3.2 kg / 7 lb 0.8 oz (7.048 lb)
Collectors' prices
Mentioned in -- Original-techn. papers.

Model page created by Michael Münch. See "Data change" for further contributors.



All listed radios etc. from Heathkit (Brand), Heath Co.; Benton Harbor (MI)
Here you find 660 models, 640 with images and 474 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Heathkit Brand,: Signal Generator SG-8
Threads: 1 | Posts: 7
Hits: 3398     Replies: 6
heath: SG-8 (SG8); Signal Generator
Franz-Josef Haffner
04.Apr.05
  1 hallo Freunde,
hat jemand Erfahrung mit interner/externer Modulation bei diesem Modell?
Bei UKW und interner Modulation hört man nur ein leises piepsen und in den AM Bereichen gar nichts, bei externer Modulation das gleiche. HF-mässig funktioniert er ganz gut.

Gruß
Franz-Josef
Wolfgang Bauer
05.Apr.05
  2 Sg. Herr Haffner,

machen Sie ein paar Messungen um die 6C4.
Dort wird bei Schalterstellung Modulation Int. eine Schwingung von ca. 1.000 Hz erzeugt (Colpitts-Oszillator-Schaltung oder kapazitive Dreipunktschaltung).
Dieser Oszillator dürfte defekt sein.
Bei Modulation Int. wird diese NF(engl. AF) der HF (engl. RF) aufmoduliert (Amplitudenmodulation!!!).

MfG. WB

Franz-Josef Haffner
05.Apr.05
  3 Hallo Herr Bauer,
der NF Oszillator funktioniert, ich hör ihn allerdings nur bei FM und nur ganz leise. Speise ich eine externe NF Quelle über einen Koppel-C direkt an g1 höre ich diese auch nur bei FM und auch nur sehr leise. Ich habe unterschiedliche Pegel ausprobiert.
In den AM Bereichen ist der Träger da und man hört überhaupt nichts.
Der Träger ist stark genug, auf der eingestellten Frequenz ist in allen Bereichen keinerlei Rauschen mehr zu hören. Möglicherweise ist alles in Ordnung und das Gerät moduliert nicht besser. Deshalb würde mich mal interessieren welche Erfahrung andere Sammler mit diesem Prüfsender haben.

Gruß
Franz-Josef
Wolfgang Bauer
05.Apr.05
  4 Sg. Herr Haffner,

ich habe ein fast identes Gerät von Heathkit (IG-102).
Bei Schalterstellung Modulation Int. sollte das NF-Signal bei voll aufgedrehtem Regler AF.Out an der Buchse AF-Out ca. 30 Vss haben.
Wenn das so ist, bleibt ja nur der Zweig 0,01µF, 33KΩ, 180MMF zur 12AU7 als Fehlerquelle über.
Der Träger ist stark genug, wie Sie selbst bemerkt haben.
Das modulierte HF-Signal sollte je nach eingestellter Trägerfrequenz und voll aufgedrehten Reglern etwa so aussehen. Hab das schnell für Sie fotografiert, ist nicht schön, soll nur zur Info dienen.

MfG. WB
Franz-Josef Haffner
22.Apr.05
  5 Danke Herr Bauer für Ihre Mühe. Ich konnte noch keine Signale aufnehmen, muss mir zuerst neue Eingangs-FET für den Hameg besorgen. Bauteilmässig ist alles in Ordnung.
Ich habe allerdings inzwischen zwei ganz andere Signalgeneratoren auf ihre Modulationsfähigkeiten hin getestet und bin zu ähnlich schlechten Ergebnissen gekommen.
Mich hat nur mal interessiert ob man solche Geräte als kleinen Heimsender betreiben kann, aber sie sind nun mal nicht dazu gedacht.

Gruß
Franz-Josef
Wolfgang Bauer
22.Apr.05
  6
Sg. Herr Haffner,

natürlich können Sie so einen Signal-Generator als Heim-Sender verwenden.

Sie benötigen nur eine starke NF-Quelle. Am Besten einen normalen Transistor-Rundfunkempfänger nehmen, den Lautsprecher durch einen Widerstand (ca. 5-10Ω / 2W) ersetzen, damit man nichts mehr hört.
Von den ehemaligen Lautsprecheranschlüssen eine abgeschirmte Leitung zum Anschluß EXT. MOD. IN / AF OUT führen.
Den Wahlschalter auf EXT. MOD. stellen.
Mit dem Regler EXT. MOD. / AF. OUT die Stärke der Modulation regeln, ist nicht so kritisch für diesen Versuch, nur zu schwach sollte es nicht sein.
Den Genarator auf die gewünschte Frequenz stellen und schon haben Sie Ihren Sender.

MfG. WB
Konrad Birkner † 12.08.2014
22.Apr.05
  7 Aus meiner Erfahrung lassen sich einfache Prüfsender wie der Heathkit, aber auch Mende- oder Philips-Produkte als AM-"Heimsender" nur verwenden, wenn die Qualitätsansprüche an die Modulation sehr bescheiden sind. Das war auch nie beabsichtigt, es genügte für die Reparaturwerstatt ca.30% Mod. mit einem Sinuston zu erzeugen, wobei der Sinus sich als Hüllkurve kaum wiedererkennt. H.Bauers obiges Oszillogramm ist dafür typisch.

Vernünftig modulieren lassen sich (teure) kommerzielle Geräte wie SMAF von R&S oder entsprechende Hewlett-Packard-Geräte und ähnliche.

Es gibt aber ganz einfache perfekte Modulatoren mit z.B. einem Transkonduktanzverstärker, die ausserordentlich klirrarme Modulation bis zu 100%(!) ermöglichen! Das wäre der LM13600 oder LM13700 oder NE5517N.

Über FM von Prüfsendern weiss ich nur, dass einige dieser Werkstattgeräte dazu gar nicht in der Lage sind. Sie modulieren auch im UKW-Bereich nur AM ! So z.B. mein Heathkit RF-1. Man hört natürlich auf FM etwas, weil ausreichend Phasenmodulation mitkommt.

mfG
KoBi
