Magnet-Dynamik-Lautsprecher MDP

Magnet-Dynamik-Lautsprecher MDP; Hegra, Hekra, Marke, (ID = 1440642) Speaker-P
Magnet-Dynamik-Lautsprecher MDP; Hegra, Hekra, Marke, (ID = 425154) Speaker-P Magnet-Dynamik-Lautsprecher MDP; Hegra, Hekra, Marke, (ID = 425161) Speaker-P
Magnet-Dynamik-Lautsprecher MDP; Hegra, Hekra, Marke, (ID = 425164) Speaker-P Magnet-Dynamik-Lautsprecher MDP; Hegra, Hekra, Marke, (ID = 423112) Speaker-P
Magnet-Dynamik-Lautsprecher MDP; Hegra, Hekra, Marke, (ID = 425162) Speaker-P Magnet-Dynamik-Lautsprecher MDP; Hegra, Hekra, Marke, (ID = 425163) Speaker-P
Use red slider bar for more.
Magnet-Dynamik-Lautsprecher MDP; Hegra, Hekra, Marke, (ID = 425154) Speaker-P
Hegra, Hekra, Marke,: Magnet-Dynamik-Lautsprecher MDP [Speaker-P] ID = 425154 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Magnet-Dynamik-Lautsprecher MDP, Hegra, Hekra, (Marke), Hermann Grau, Berlin-Friedrichshagen - Vorkrieg

Country:  Germany
Manufacturer / Brand:  Hegra, Hekra, (Marke), Hermann Grau, Berlin-Friedrichshagen - Vorkrieg
Year: 1932 ? Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931). / Ø 31 cm = 12.2 inch
Power out
from Radiomuseum.org Model: Magnet-Dynamik-Lautsprecher MDP - Hegra, Hekra, Marke, Hermann
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 420 x 400 x 210 mm / 16.5 x 15.7 x 8.3 inch
Notes Chassis Form MD, ein nur 3 g schwerer Anker bewegt sich frei vor geschliffenen Magnetpolen in 0,05 mm Abstand, kein Anschlagen an Polschuhe möglich. In poliertem Nussbaumgehäuse. Z ca. 450 Ohm
Price in first year of sale 76.00 RM
Source of data -- Original prospect or advert
Mentioned in Katalog Radio Schnorr 1932

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.



All listed radios etc. from Hegra, Hekra, (Marke), Hermann Grau, Berlin-Friedrichshagen - Vorkrieg
Here you find 107 models, 92 with images and 3 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Hegra, Hekra, Marke,: Magnet-Dynamik-Lautsprecher MDP
Threads: 1 | Posts: 7
Hits: 1963     Replies: 6
Suche Daten zu Lautsprecherbox von HEGRA (?)
Sebastian Göbel
13.Feb.08
  1 Hallo Sammlerfreunde,

ich würde die abgebildete Lautsprecherbox gern als Modell anlegen, verfüge jedoch nicht über die notwendigen Angaben. Vielleicht ist es möglich hier ein paar Angaben zusammenzutragen.

Am Lautsprecher selbst befindet sich ein Logo von HEGRA.

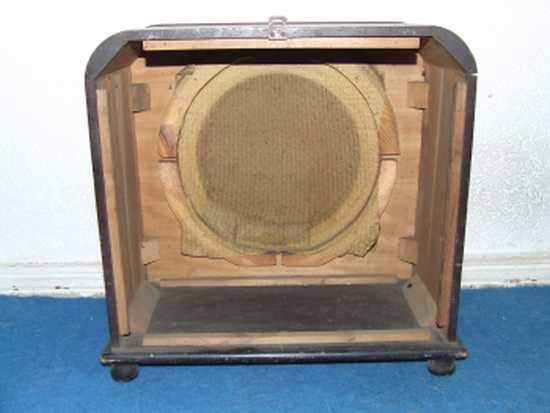

Die Rückwand der Box fehlter leider, so dass ich mir nicht sicher bin ob die gesamte Box oder nur der LS von dem Hersteller stammt. Oder ist es etwa ein Nachbau?
Der Lautsprecher weist einen Gleichstrom-Widerstand von ca. 450 Ohm auf. Wurden solche LS mit oder ohne Übertrager betrieben?

Abmessungen
Box ca. 40x40x20 cm
LS Durchmesser 31 cm

Attachments

Wolfgang Eckardt
13.Feb.08
  2

Hallo Herr Göbel,

es müsste sich um das Hegra-Modell "Magnet-Dynamik-Lautsprecher", Form MDP handeln.

Das eingebaute Chassis ist das "Magnet-Dynamik-Chassis", Form MD. Allerdings fehlt auf Ihrer Abbildung eine Abdeckung des Magneten, die gleichzeitig für die Befestigung im Gehäuse dient.

Preis 76,- Mk laut Schnorr-Katalog 1932 S. 206.

Ein sehr ähnliches Gehäuse - äußerlich  von vorn gesehen in seiner Ausführung - wird auch hier verwendet. Der Durchmesser der Öffnung in der vorderen Schallwand und die Gehäusetiefe wurden dem eingebauten Chassis entsprechend angepasst.

Wolfgang Eckardt

 Nachtrag: Hier noch ein Katalog-Auszug S.206:

W.E.



Sebastian Göbel
14.Feb.08
  3 Hallo Herr Eckardt,

danke für Ihre Informationen. Ich denke es handelt sich jedoch um ein anderes Modell, da der Durchmesser der Schallwandöffnung bei dem mir vorliegendem Exemplar um einiges größer ist.
Wolfgang Eckardt
17.Feb.08
  4

Guten Tag Herr Göbel,

ich habe noch einmal in anderen Unterlagen gesucht und eigentlich nur meine erste Annahme bestätigt gefunden: HEGRA hat mit seiner MD-Technik (Magnet-Dynamik) großen Rummel getrieben als etwas, was es noch nicht gab und so gut sein soll, wie ein "echter" dynamischer Lautsprecher.


" Freies Schwingen des Ankers. Ein Anschlagen an die Polschuhe .... ausgeschlossen. Ein nur 3 Gramm schwerer Anker bewegt sich vor den geschliffenen Magnetpolen..... Der Abstand des Ankers .... nur ca 0,05 mm groß!"

So heißt es in der Werbung von Hegra. Man könnte dieses System also auch als "Freischwinger" bezeichnen.
Da Ihr Lautsprechersystem dieses "Magnet-Dynamik"-Logo trägt, kann ich mir nicht erklären, dass das ein anderes Modell sein soll. Es wird genau in dem Gehäuse angeboten. Leider sind auf den Prospekten keine Maße angegeben, weder für den LS-Durchmesser noch für das Gehäuse,  aber Chassis und Gehäuse sind zu erkennen. (Höhere Auflösung siehe Anlage.):

Wolfgang Eckardt



Nachtrag: Der Werbetext in höherer Auflösung als Anlage.
  W.E.



Attachments

Ernst Erb
18.Feb.08
  5

Nach meinen Recherchen für "Radios von gestern" war der Freischwinger 1932 erstmals am Markt erschienen. Das stimmt mit dieser Werbung überein. Der Freischwinger ist auf Seite 331 beschrieben.

Mich würde heute aber interessieren, wer den Freischwinger erstmals auf den Markt gebracht hat. Vielleicht war das ja tatsächlich HEGRA? Wer kann das recherchieren - z.B. bei den Patenten?

Leider verwenden trotz Aufklärung viele Sammler irrtümlich den Ausdruck Freischwinger für "Magnetisches System", sei es Zweipol, Vierpol oder Induktrodynamisches System.

Sebastian Göbel
19.Feb.08
  6 Hallo Herr Eckardt,

aufgrund eines Größenvergleiches der Abblidungen ist auszuschliessen, dass es sich um dasselbe Chassis wie bei dem Modell hier handelt. Am besten ist dies bei den Ansichten von innen zu erkennen.

Bei dem Prospektfoto ist dies nicht eindeutig zu erkennen. Jedoch ist oben die Rede von 3 Anschlussvarianten, die ich bei meinem Modell nicht vorfinden kann.

Attachments

Wolfgang Eckardt
19.Feb.08
  7

Guten Abend Herr Göbel,

da haben wir uns aber gründlich miss verstanden. Natürlich ist Ihr Lautsprecher nicht der "Dynamik B2" (oder B3). Der stammt schon von 1930.  Da ist das Chassis ja wirklich ein "echter" dynamischer Lautsprecher mit niederohmiger Schwingspule an der Membrane und braucht einen Anpassungstrafo für die Endröhre. Auch der Durchmesser ist geringer.  Aber das Gehäuse hat die gleiche Gestaltung, etwas tiefer wegen der größen Maße des dynamischen Lautsprechers. Mehr wollte ich ja nicht zum Ausdruck bringen

Ich habe Sie auf das MD-Modell aufmerksam gemacht, das von Hegra neu herausgebrachte "Magnet-Dynamische" - Freischwingermodell.
Magnet-Dynamik - so steht es doch auch auf dem Chassis in Ihrem Bild. Und damit ist Ihr vorgestellter Lautsprecher doch das Modell MDP, wie ich es aus dem Schnorr-Katalog in Post 2 gezeigt habe.
Ob nun die Befestigung des Chassis grundsätzlich mit dieser Halterung am Magneten erfolgte - wie auf dem Prospekt ersichtlich oder so wie auf Ihren Bild zu sehen ist - mit Schrauben durch den Korb auf der Schallwand - das kann ich allerdings nicht beurteilen. Es ist ja eine kleine Änderung des Chassis diesbezüglich durchaus möglich, nur ändert es nichts an der Tatsache, dass es sich bei Ihrem schönen Modell um einen "Magnet-Dynamik-Lautsprecher Form  MDP" handelt. Lautsprecherchassis und Gehäuseform scheinen doch hinreichend überein zu stimmen.
Was die 3 Anschlussvarianten betrifft, bedeutet das ja nur, dass die hochohmige Magnetspule eine Anzapfung besitzt (oder auch zwei Spulen vorhanden sind?), so dass 3 verschiedene Anpassungen an unterschiedliche Endröhren (ohne Trafo) geschaltet werden können. Das war bei den magnetischen Lautsprechern häufig der Fall. Vielleicht ist diese Anzapfung noch "verborgen" und es wurde nur ein 2-poliges Kabel sichtbar angeschlossen?
Ich bin noch guter Hoffnung, dass wir dieses "Rätsel" lösen. Vielleicht gibt es noch einen weiteren Besitzer eines solchen Modells der etwas dazu weiß?

Mit freundlichen Grüßen

Wolfgang Eckardt
