• Country
• Germany

• Manufacturer / Brand
• Elektro-Akustik Leipzig, PGH; Leipzig (Ostd.)

• Year
• 1972

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 161142

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 7

• Semiconductors
• SC207 SC207 SF121 SC207 SC207 SF121 SF122

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Powered by external power supply or a main unit. / 22-27 DC Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

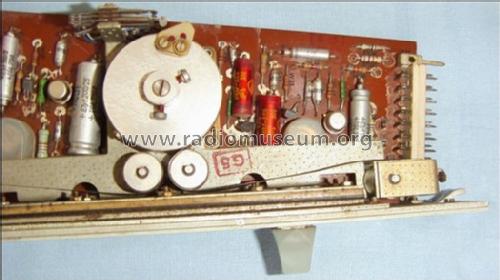

• Model: Kleinstudiogerät KSG625 Modul VV625.11 - Elektro-Akustik Leipzig, PGH;

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 370 x 42 x 150 mm / 14.6 x 1.7 x 5.9 inch

• Notes

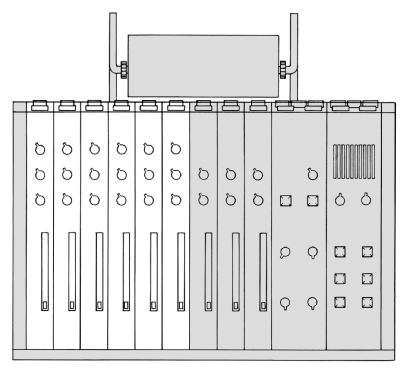

• Der Vorverstärker VV625.11 ist das Eingangsmodul des KleinStudiogerätes KSG 625 .
  Die Eingangsstufe enthält den in 6 Stufen voreinstellbaren Eingangsdämpfungssteller, den Eingangsübertrager (1:3) mit nachgeschaltetem Verstärker und den Pegelsteller.
  Vor dem Pegelsteller ist eine Trennklinke angeordnet, um ein Filter einschleifen oder einen Messton des Pegeltongenerators einspeisen zu können.
  Ausgangseitig lässt sich das Tonsignal auf drei Programmkanäle verteilen.
  Zur Kontrolle kann das Tonsignal "vor Regler" abgehört werden.

  Eingang: - 80 dB ... + 15 dB (0 dB = 1,55 V), 1 kΩ, erdfrei, symmetrisch
  Eingangsempfindlichkeit: -60, -45, -30, -15, 0 und +15 dBm (0 dBm = 1,55 V, Funkhauspegel) Amplitudenfrequenzgang: 31 Hz ... 16 kHz, ± 1 dB
  Fremdpegel: - 120 dB (gesamtes Kleinstudiogerät bei voller Verstärkung)
  Eingang: Einbausteckdose FD 51 mit Phatomspeisebrücke.

• Net weight (2.2 lb = 1 kg)
• 0.825 kg / 1 lb 13.1 oz (1.817 lb)

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
