• Country
• Germany

• Manufacturer / Brand
• Herrmann KG, Funktechnische Werkstätten; Berlin

• Year
• 1955–1957 ??

• Category
• Power supply/conditioner or battery or charger

• Radiomuseum.org ID
• 181339

• Number of Tubes
• 12

• Valves / Tubes
• EZ150 EZ150 EL156 EL156 EL156 EL156 EF804 EF804 ECC82 ECC82

• Main principle
• none

• Wave bands
• - without

• Details
• Power Supply (not only Batt.El.)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Power out
• 90 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Doppelnetzgerät U2/300/300 1089/00108 - Herrmann KG, Funktechnische

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 300 x 300 x 460 mm / 11.8 x 11.8 x 18.1 inch

• Notes

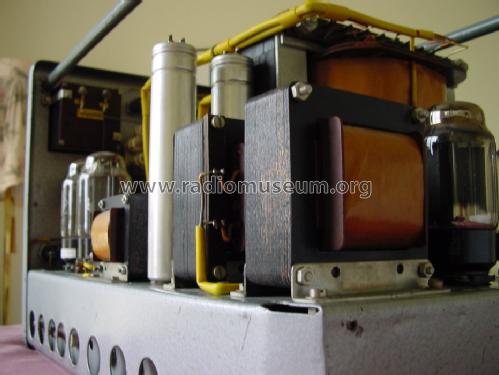

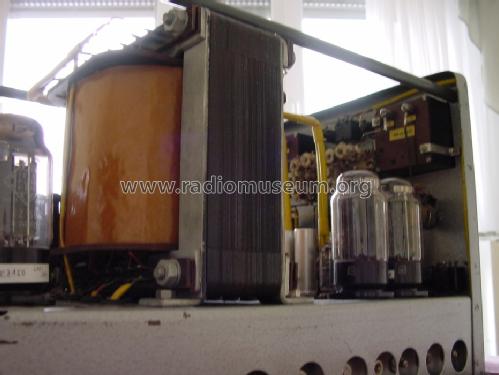

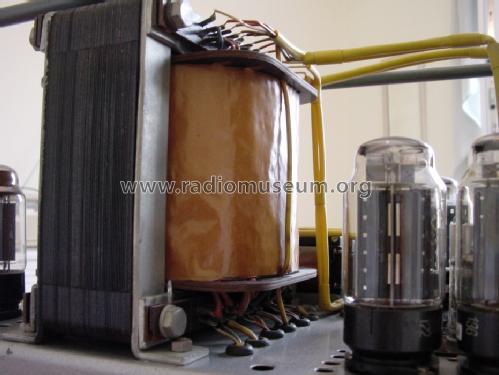

• Das Gerät ist als elektronisch spannungsstabilisiertes Doppelnetzgerät ausgeführt. Es stehen je zwei getrennte und wenn benötigt, massefreie Ausgänge von 0-300 V bei einer maximalen Belastung von 300 mA zur Verfügung. Beide Netzteile können parallel geschaltet werden. Dazu werden extra Anschlüsse an den Seiten des Gerätes bereitgestellt. Alle Spannungsbereiche können einzeln zu oder abgeschaltet werden. Die Einstellung erfolgt grob in Stufen von 50V (ab 100V) und fein über entsprechende Potentiometer an der Front. Für den genauen Abgleich gegenüber der anliegenden Netzspannung, können beide Teile des Systems an den Seiten über Trimmer justiert werden. Die Anzeige erfolgt an der Front über analoge Drehspulmessinstrumente, die auch für die Messung des Anodenstromes genutzt werden können. Dies erfolgt durch Umschaltung über zwei Kippschalter an der Front des Gerätes. Gegen Überlastung ist das Netzgerät insgesamt über eine Feinsicherung mit 6 A abgesichert und die beiden Anodenspannungsbereiche mit jeweils 300 mA. Die Siebung der Anodenspannung erfolgt klassisch als LC-Siebung. Für die Lade- und Siebkondensatoren kommen MP-Kondensatoren zum Einsatz. Für die Entnahme der Heizspannungen stehen 4 V, 6.3V, 12.6V und 21.5V doppelt zur Verfügung. Dei Heizspannungen können ebenfalls zu- oder abgeschaltet werden. Einer der Könige unter den Röhrennetzgeräten.

• Net weight (2.2 lb = 1 kg)
• 30 kg / 66 lb 1.3 oz (66.079 lb)

• Source of data
• - - Data from my own collection

• Author
• Model page created by Wolfgang Arlt. See "Data change" for further contributors.
