• Country
• Germany

• Manufacturer / Brand
• Herton, Frankfurt/Main

• Year
• 1970

• Category
• Citizen Band Equipment

• Radiomuseum.org ID
• 126554

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 9

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 455 kHz

• Wave bands
• Short Wave (SW only)

• Power type and voltage
• Dry Batteries / 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 0.1 W (max.)

• Material
• Metal case

• from Radiomuseum.org

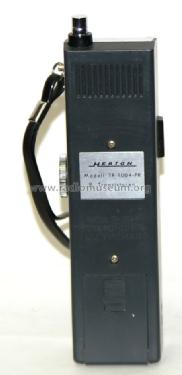

• Model: CB-Handfunksprechgerät TR-1004 - Herton, Frankfurt/Main

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Notes

• 2 Kanäle im 27-MHz-Band; Rufton, eingebautes Mikrofon; eingebaute Teleskopantenne, Batterieanzeiger; FTZ-Zulassung.

  Erste FTZ Zulassungsnummer K-103/70, Standard Bequarzung Senden/Empfangen 27,275 MHz auf Kanal 1

  1976 erfolgte die Typenzulassung für den Jedermannfunk, das rückwärtige Gehäuse sowie der Deckel für das Batteriefach wurden leicht verändert.

  Zweite FTZ Zulassungsnmmer  PR27-231P/76, Standard Bequarzung Senden/Empfangen 27,125 MHz auf Kanal 1,
  Vertrieb durch U.J. Fiszman

• Net weight (2.2 lb = 1 kg)
• 0.590 kg / 1 lb 4.8 oz (1.3 lb)

• Mentioned in
• Funkschau (7.1977)

• Author
• Model page created by Karlheinz Fischer. See "Data change" for further contributors.
