• Country
• Germany

• Manufacturer / Brand
• Heucke, W., Techn. Labor (TLH); Berlin und Viernheim

• Year
• 1948

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 221919

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

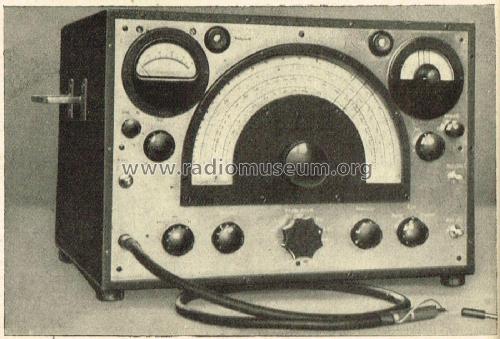

• Model: Universal-Frequenzgenerator - Heucke, W., Techn. Labor TLH;

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 460 x 340 x 200 mm / 18.1 x 13.4 x 7.9 inch

• Notes

• 30Hz bis 30MHz.
  1uV bis 100V Ausgangsspannung im NF-Bereich. Prinzip Schwebungssummer. Null-Kalibrierung mit Glimmlampe.
  1uF bis 1V im HF-Bereich. HF- in 6 Bereiche geteilt. AM mit 400Hz intern moduliert.
  FM benötigt für Modulation externes 4-KHz-Signal. Frequenzhub bis max. 20KHz einstellbar.
  Eingebautes Röhren-Voltmeter misst die HF-Amplitude.

  Vertrieb über Philips-Valvo Werke Hamburg

• Price in first year of sale
• 5,300.00 DM

• Mentioned in
• Radio-Mentor (1948, Heft 4, S.154)

• Literature/Schematics (1)
• Radio-Mentor (1949 Heft 1 S. 20 bis 26)

• Author
• Model page created by Hans-Werner Ellerbrock. See "Data change" for further contributors.
