Radiotester 2 TR-0626/R057

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348608) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348609) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348610) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348611) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348612) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348613) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348614) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348615) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348616) Equipment

Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1348618) Equipment
Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1013829) Equipment Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 555340) Equipment
Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 555342) Equipment Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 555341) Equipment
Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 555343) Equipment Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 555345) Equipment
Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 555346) Equipment Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 555347) Equipment
Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 698085) Equipment Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 698086) Equipment
Use red slider bar for more.
Radiotester 2 TR-0626/R057; Hiradástechnika (ID = 1013829) Equipment
Hiradástechnika: Radiotester 2 TR-0626/R057 [Equipment] ID = 1013829 933x779
Select picture or schematic to display from thumbnails on the right and click for download.
For model Radiotester 2 TR-0626/R057, Hiradástechnika Szövetkezet (HTSZ); Budapest

Country:  Hungary
Manufacturer / Brand:  Hiradástechnika Szövetkezet (HTSZ); Budapest
Year: 1980 Category: Service- or Lab Equipment
Valves / Tubes 8: PCC88 PCC88 PCC88 ECC85 E81L PCL85 PCL85 PCL85
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Radiotester 2 TR-0626/R057 - Hiradástechnika Szövetkezet
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 283 x 221 x 295 mm / 11.1 x 8.7 x 11.6 inch
Notes ICs: UA741PC, CA555CE
Kombination aus HF-Einheit Type TR-0605/R001 (0,1-108 MHz) und ZF-Wobbeleinheit Type TR-0954/W018 (400-500 kHz/10-11,4 MHz).
Leistungsaufnahme laut Typenschild max. 80 VA.
Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Source of data Radio und Fernsehen (DDR)
Mentioned in Jahrgang 1980; Heft 06; Seiten 356 und 376
Literature/Schematics (4) Hi-Fi újdonságok, Budapest 1981.

Model page created by Michael Mischke. See "Data change" for further contributors.



All listed radios etc. from Hiradástechnika Szövetkezet (HTSZ); Budapest
Here you find 145 models, 124 with images and 10 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Hiradástechnika: Radiotester 2 TR-0626/R057
Threads: 1 | Posts: 1
Hits: 1825     Replies: 0
hiradastec: TR-0626/R057; Radiotester 2
Joachim Glüder
23.Jun.11
  1

Gerade habe ich dieses Gerät wieder zum Laufen gebracht. Der Antrieb für den HF-Generator saß absolut fest und ist nach gründlicher Reinigung und vorsichtiger Schmierung wieder gängig.

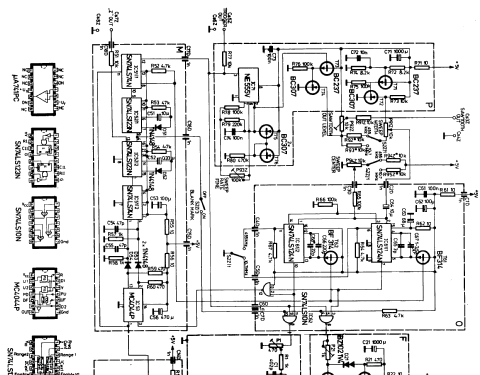

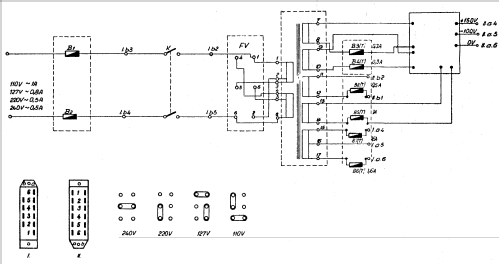

Der HF-Generator ist identisch mit demjenigen im anderen hier gelisteten Radiotester (ID=97341), die Schaltung dort gilt also auch hier. Es fehlt damit noch die Schaltung für das Netzteil und die ZF-Wobbeleinheit.
