Stereo Control Amplifier HCA-7500

Hitachi Ltd.; Tokyo

Data
Forum
Pictures
Collections

  • Year
  • 1978–1980
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 115990
    • alternative name: Hitachi Sales Corp. of America

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 120; 220-240 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Stereo Control Amplifier HCA-7500 - Hitachi Ltd.; Tokyo
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 480 x 166 x 348 mm / 18.9 x 6.5 x 13.7 inch
  • Notes

  • Stereo Control Amplifier HCA-7500.

    Eingangsempfindlichkeit     Phono: 2 mV
                                                      Tuner/Tape: 100 mV (50 kOhm)
    Überlastpegel (1 kHz, 0,01 % Gesamtklirrf.)    Phono: 350 mV
                                                                                       Tuner/Tape: > 10 V
    Ausgangspegel (Impedanz)    Pre Out: 1 V (600 Ohm)
                                                          Tape Rec Out: 100 mV (600 Ohm)
    Max. Ausgangspegel         Pre Out > 7 V
    Frequenzgang                     Phono: (RIAA) 20 - 20000 Hz (+/- 0,2 dB)
                                                   Tuner/Aux: 5 - 100000 Hz (+0/-1 dB)
    Geräuschspannungsabstand (IHF, A-Netz)    Phono: 87 dB (2 mV)
                                                                                     Tuner/Tape: 100 dB (100 mV)
    Restrauschen                 Pre Out: 8 µV
    Klirrfaktor                          Phono/Tuner/Aux: < 0,005 %
    Klangregelung                Baßregler/ Höhenregler: +/- 10 dB
    Filter                                  Tiefpaß: 15 Hz / Hochpaß: 8 kHz
    Netzspannung                120 V, 220-240 V~ 50/60 Hz
    Leistungsaufnahme      12 W (120 V~)

    Kombination mit dem Stereo Power Amplifier HMA 7500.

  • Net weight (2.2 lb = 1 kg)
  • 7.8 kg / 17 lb 2.9 oz (17.181 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Literature/Schematics (1)
  • Funkschau (21/1980, S. 71 / HiFi 80 in Düsseldorf)
  • Author
  • Model page created by Jens Dehne. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Hitachi Ltd.; Tokyo: Stereo Control Amplifier HCA-7500

Threads: 1 | Posts: 1

Hallo Radiofreunde,



nun mal kein Röhrenradio, dafür massives Aluminium als Frontplatte und HiFi-Technik aus Japan der späten 70er Jahre.

Dieses anspruchsvolle Gerät nutze ich in der Werkstatt als Referenz und vor allem zum Anschluss eines Schallplattenspielers, da der eingebaute toleranzarme RIAA-Entzerrer eine gute Anpassung des Wandlersystems erlaubt.

Den großen griffigen Knopf des Pegelstellers mit spürbaren Raststellen (in dB geeichte Skala) hat auch mein kleiner Sohn als seinen "Lieblingsknopf" für sich entdeckt, wenn er mal dorthin gelangte.

Seit einer Weile musste ich aber feststellen, dass gerade bei Zimmerlautstärke besonders ein Kanal aussetzte. Durch leichtes Wackeln am Knopf ließ sich das Aussetzen beeinflussen.

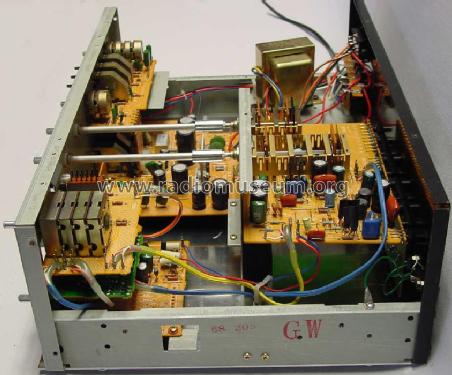

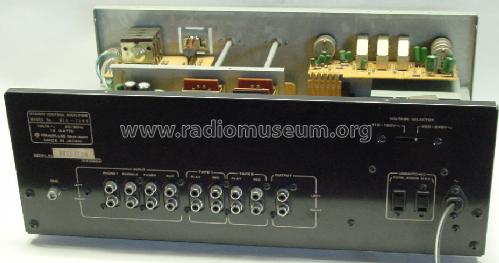

Also wurde der Deckel des Gerätes abgeschraubt um einen Blick zu riskieren. Zu meinem Erstaunen erkannte ich ein 4faches Potentiometer.









Die Leiterplatte ließ sich leicht abschrauben, eine kalte Lötstelle war nicht zu erkennen. Also wurde das Teil ausgelötet und anschließend auseinander gebaut.









Der Schleifkontakt besteht einerseits aus mehreren kleinsten Kontaktfedern, deren äußere am Ende abgebrochen waren; dies an allen vier Schleifern!

Ein Versuch, die Reste der Kontaktfedern nachzubiegen und zu justieren, schlug fehl.

Ein Ersatzteil war leider nicht mehr zu bekommen, zumal sich die Kombination aus 2x 250 kOhm und 2x 50 kOhm zusammensetzte.

In diesem Gerät werden ein Spannungsteiler am Eingang und ein weiterer Spannungsteiler vor dem Ausgangstreiber als Pegelsteller / Lautstärkeregler eingesetzt.



Ich ersetzte nun diese Kombination durch ein einziges Tandempotentiometer (2x 50 kOhm log.) der Marke ALPS. Der Einbau kam elektrisch an die Stelle des Spannungsteilers vor dem Ausgangstreiber.









Dazu wurde die Befestigung mit einem Winkel modifiziert und die Achse verlängert. Die Funktion entsprach nun wieder völlig meinen Vorstellungen, einen Unterschied zum funktionierenden Modell mit 4fach-Poti konnte ich nicht feststellen. Lediglich das fein fühlbare Rasten der Einstellschritte ist nun nicht mehr zu spüren.



Dies also als Tipp für ähnliche Probleme.



Jens Dehne

Jens Dehne, 19.Jun.07
