SG1144U Ch= 326U

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Hoffman Radio Corp.; Los Angeles, CA

• Anno
• 1956 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 272510

• Immagini
• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 15

• Valvole
• 4BQ7A 5AT8 2AF4A 5AN8 3DT6 12CU5 or 12C5 3CB6 5U8 6AU8 12L6GT 6CG7 12DQ6 1X2B 12AX4GT 14QP4A

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: SG1144U Ch= 326U - Hoffman Radio Corp.; Los

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

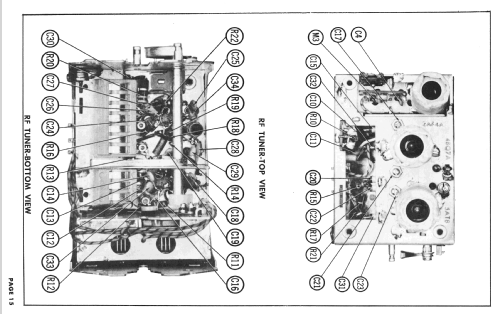

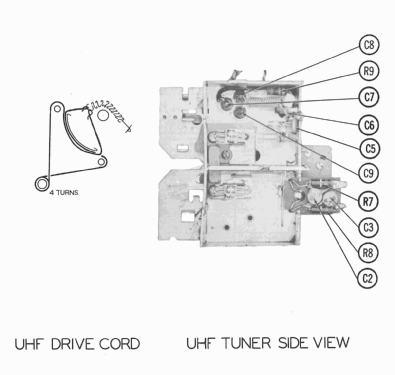

• The Hoffman model SG1144U is a 14" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis 326U, VHF-Tuner 9926, UHF-Tuner 9923 and picture tube 14QP4A.



• Bibliografia

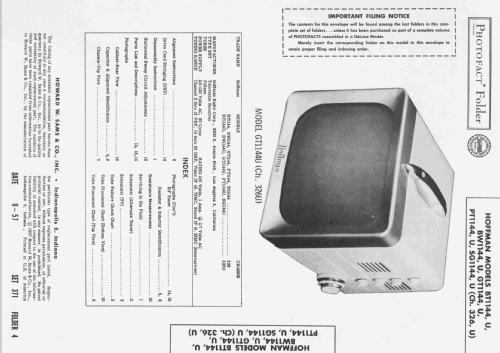

• Photofact Folder, Howard W. SAMS (Set 329 Folder 18-S dated 9-56)

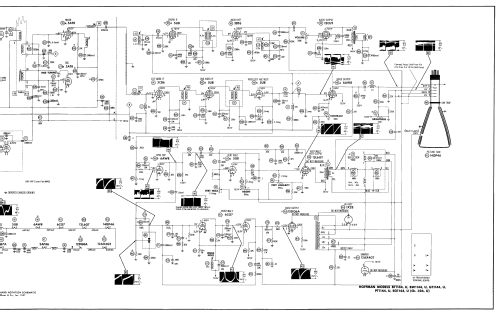

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Set 371 Folder 4 Dated 9-57)

• Letteratura / Schemi (2)
• Set 329 Folder 18-S dated 9-56

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 969 modelli, di cui 216 con immagini e 936 con schemi.
