IC-25E

Icom, Inoue Communication Equipment Corp.; Osaka

Données
Forum
Images
Collections

  • Année
  • 1981 ??
  • Catégorie
  • Emetteur/récepteur (TRX) amateur (et transceiver)
  • Radiomuseum.org ID
  • 75474
    • alternative name: INOUE COMM. E. CORP

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • 53
  • Semi-conducteurs
  • Principe général
  • Super hétérodyne, conversion double ou triple; FI/IF 16900/455 kHz
  • Gammes d'ondes
  • VHF/UHF (voir details en note)
  • Tension / type courant
  • Accumulateur (par exemple pour autoradios ou radio) / 13,8 Volt
  • Haut-parleur
  • HP dynamique à aimant permanent + bobine mobile
  • Puissance de sortie
  • 2 W (max.)
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: IC-25E - Icom, Inoue Communication
  • Forme
  • Modèle de table générique
  • Dimensions (LHP)
  • 140 x 50 x 177 mm / 5.5 x 2 x 7 inch
  • Remarques

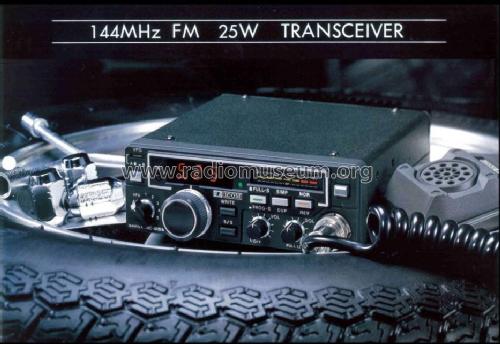

  • ICOM Mobil-FM-Transceiver IC-25E.
    Frequenzbereich 144-146 MHz in 25- oder 5-kHz-Schritten; 5 Speicher; Pout: 25 W/1 W.

    Operating mode: Simplex or Duplex with double VFO. Tone burst 1750 Hz.
    Auto scanning between two set frequencies, with adjustable speed and with the possibility of stopping on the first free channel or on the first busy channel.
    Frequency control: Microcomputer based on 5 kHz step Digital PLL synthesizer.

    48 Transistors, 5 FETs, 21 ICs and 89 Diodes.

  • Poids net
  • 1.5 kg / 3 lb 4.9 oz (3.304 lb)
  • Prix de mise sur le marché
  • 1,100.00 DM
  • Littérature
  • RICOFUNK-Katalog 1983
  • Schémathèque (1)
  • -- Original prospect or advert (“Radio Rivista” official organ of "ARI Amat. Radio Assoc." of Italy, number 11, November 1981.)
  • Schémathèque (2)

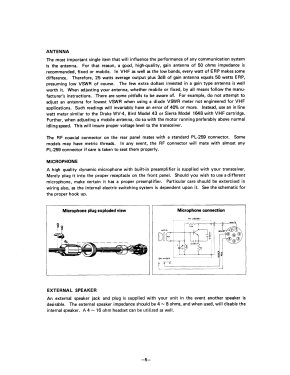

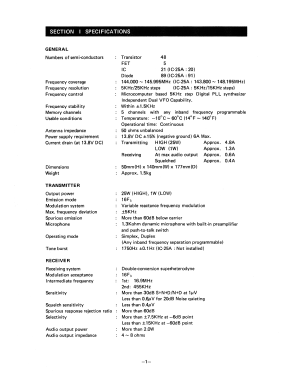

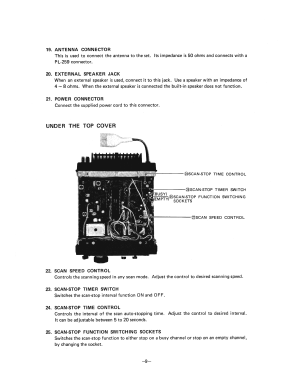

  • -- Original-techn. papers. (Original "Maintenance Manual")
  • Auteur
  • Modèle crée par Iven Müller. Voir les propositions de modification pour les contributeurs supplémentaires.
