IC-R9500

IC-R9500; Icom, Inoue (ID = 2421754) Commercial Re
IC-R9500; Icom, Inoue (ID = 822668) Commercial Re
Use red slider bar for more.
IC-R9500; Icom, Inoue (ID = 822668) Commercial Re

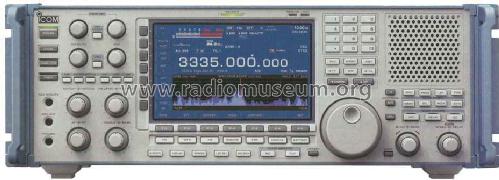

Icom, Inoue: IC-R9500 [Commercial Re] ID = 822668 930x335
Select picture or schematic to display from thumbnails on the right and click for download.
For model IC-R9500, Icom, Inoue Communication Equipment Corp.; Osaka:
FA 3/07

Country:  Japan
Manufacturer / Brand:  Icom, Inoue Communication Equipment Corp.; Osaka
alternative name

INOUE COMM. E. CORP
Year: 2007 Category: Commercial Receiver (may include amateur bands)
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Superhet, double/triple conversion; ZF/IF 58700/10700/48 kHz
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 100; 120; 230; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 2.6 W (unknown quality)
from Radiomuseum.org Model: IC-R9500 - Icom, Inoue Communication
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 424 x 149 x 340 mm / 16.7 x 5.9 x 13.4 inch
Notes ICOM Kommunikationsempfänger IC-R9500.
Frequenzbereich: 0,005...3335 MHz; Betriebsarten: SSB, CW, FSK, AM, FM, WFM, P25 (mit optionaler APCO-25-Digitaleinheit); Frequenzauflösung: 1 Hz; Frequenzstabilität: ±0,05 ppm (0 °C...50 °C); großes TFT-Display mit 800×480 Pixeln; unabhängige DSPs für RX und Spektrumskop; zuschaltbare Vorverstärker und Eingangsabschwächere; digitale ZF-Filter mit digitalem Twin-Bandpass-Tuning; multifunktionales Spektrumskop; Softkey-Funktionen; 14 verschiedene Abstimmschrittweiten zwischen 1 Hz und 1 MHz sowie eine vom Nutzer programmierbare Abstimmschrittweite; 10 VFOs; fünf Roofing-Filter; insgesamt 1220 Speicher die sich Bänken zuordnen und alphanumerisch bezeichnen lassen; VSC-Funktion; verschiedene RSSI-Maßeinheiten wählbar; zweikanaliger Störaustaster; DSP-Rauschminderung; AFC-Funktion für FM und WFM; manuelles 2-Punkt-Notchfilter; Audio-Peak-Filter; CTCSS und DTCS; zwei verschiedene digitale Sprachrecorder; Sprachsynthesizer (englisch und japanisch); vier Antennenanschlüsse (N-Norm für VHF/UHF); externer VGA-Monitor anschliessbar; Leistungsaufnahme: < 100 W.
Net weight (2.2 lb = 1 kg) 20 kg / 44 lb 0.8 oz (44.053 lb)
Price in first year of sale 11'900.00 EUR
Mentioned in FA 3/07

Model page created by Bernd P. Kieck. See "Data change" for further contributors.
