VHF-Marine IC-M7MRC

VHF-Marine IC-M7MRC; Icom, Inoue (ID = 2068805) TRX VHF-Marine IC-M7MRC; Icom, Inoue (ID = 2068804) TRX
VHF-Marine IC-M7MRC; Icom, Inoue (ID = 2068806) TRX VHF-Marine IC-M7MRC; Icom, Inoue (ID = 2068807) TRX
VHF-Marine IC-M7MRC; Icom, Inoue (ID = 2068809) TRX VHF-Marine IC-M7MRC; Icom, Inoue (ID = 2068810) TRX
Use red slider bar for more.

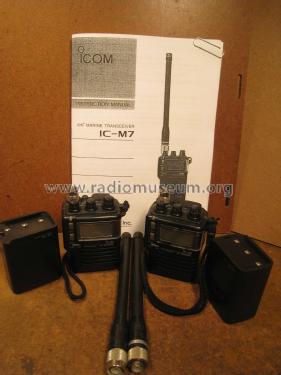

VHF-Marine IC-M7MRC; Icom, Inoue (ID = 2068805) TRX
Icom, Inoue: VHF-Marine IC-M7MRC [TRX] ID = 2068805 1400x1867
Select picture or schematic to display from thumbnails on the right and click for download.
For model VHF-Marine IC-M7MRC, Icom, Inoue Communication Equipment Corp.; Osaka

Country:  Japan
Manufacturer / Brand:  Icom, Inoue Communication Equipment Corp.; Osaka
alternative name

INOUE COMM. E. CORP
Year: 1985 ? Category: Transmitter & Receiver (TRX not Amateur)
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle PLL, Phase-locked loop
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 7,2 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 3 cm = 1.2 inch
Power out
from Radiomuseum.org Model: VHF-Marine IC-M7MRC - Icom, Inoue Communication
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 49 x 123 x 33 mm / 1.9 x 4.8 x 1.3 inch
Notes

Icom IC-M7 MRC – Ricetrasmettitore VHF/FM per uso nautico - Tutti i canali VHF Internazionali ed USA - Canalizzazione da 25 kHz - Notevole escursione della temperatura operativa: da -20°C a +60°C - 3W di potenza max. in uscita - "Dual watch": comunicare su un qualsiasi canale e controllare nel contempo l'attività sul canale 16 con priorità su tale canale d'emergenza - 24 memorie (da registrare con i canali maggiormente usati) - Estrema semplicità nella selezione dei canali: selettore sul pannello superiore - Lunga autonomia a richiesta: con il pacco batterie BP-84 da 1A/h si raggiungono 15 ore operative continue - Adatto per operazioni professionali o da diporto - Presa sul pannello superiore per poter ricaricare il pacco batterie ed alimentare l'apparato senza necessità di sfilarlo - Illuminazione temporizzata del visore; indicazione dei parametri operativi di rilievo - Vasta gamma di accessori a disposizione - Fornito completo di antenna elicoidale in gomma, pacco batterie BP-83, caricabatteria da parete e manuale in italiano.

CARATTERISTICHE TECNICHE GENERALI: Gamma operativa: 156 ~ 163 MHz - Modo operativo: FM (16K0G3E) - Alimentazione: 7.2 ~ 12 VDC - Consumi: TX: 1.2A - RX: 250mA - Temperatura operativa: -20°C ~ +60°C - Impedenza d'antenna: 50 ohm – TRASMETTITORE: Potenza RF: con BP-83 High:1.5W/Low: 0.5W - con BP-85 High: 3W/Low: 0.5W - Soppressione ronzio: -40 dB - Soppressione spurie: 70 dB – RICEVITORE:  Configurazione: 2 conversioni - Sensibilità: 0.35 µV (12 dB SINAD) - Selettività sul canale adiacente: 70 dB – Reiezione
intermodulazione: 70 db - Reiezioni spurie: 70 db - Livello di uscita audio: 500 mW su 8 Ohm

Battery pack: BP-83

Net weight (2.2 lb = 1 kg) 0.310 kg / 0 lb 10.9 oz (0.683 lb)

Model page created by Edoardo Sigismondo. See "Data change" for further contributors.
