Anodenspannungsapparat 8149

Anodenspannungsapparat 8149; Ingelen, (ID = 1181536) Power-S Anodenspannungsapparat 8149; Ingelen, (ID = 1660826) Power-S
Anodenspannungsapparat 8149; Ingelen, (ID = 1181537) Power-S Anodenspannungsapparat 8149; Ingelen, (ID = 1181538) Power-S
Anodenspannungsapparat 8149; Ingelen, (ID = 1181539) Power-S Anodenspannungsapparat 8149; Ingelen, (ID = 1181540) Power-S
Anodenspannungsapparat 8149; Ingelen, (ID = 1181541) Power-S Anodenspannungsapparat 8149; Ingelen, (ID = 1181542) Power-S
Anodenspannungsapparat 8149; Ingelen, (ID = 1181543) Power-S Anodenspannungsapparat 8149; Ingelen, (ID = 1660824) Power-S
Use red slider bar for more.
Anodenspannungsapparat 8149; Ingelen, (ID = 1181536) Power-S
Ingelen,: Anodenspannungsapparat 8149 [Power-S] ID = 1181536 348x344
Select picture or schematic to display from thumbnails on the right and click for download.
For model Anodenspannungsapparat 8149, Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien:
Ebay auction by user fetzenspanner2008 170786449401 Ser Nr. 2260

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1930 ?? Category: Power supply/conditioner or battery or charger
Valves / Tubes 1: GA24
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 150; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Anodenspannungsapparat 8149 - Ingelen, Elektrotechnische
Material Metal case
Shape Tablemodel, with any shape - general.
Notes Ingelen 8149 Anodenspannungsapparat;
Für bis zu 8 Empfängerröhren. Ausgänge f. 30-70, 80-120 & 120-200 Volt. Zwei Regler.

Model page created by a member from A. See "Data change" for further contributors.



All listed radios etc. from Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Here you find 438 models, 385 with images and 318 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Ingelen,: Anodenspannungsapparat 8149
Threads: 1 | Posts: 3
Hits: 549     Replies: 2
ingelen: Gleichrichter-Röhre
Dietmar Herian
16.Jan.19
  1

Mein Exemplar mit der Fabrikationsnummer 2623 enthält eine GA34 von Triotron.

Das paßt ganz gut zu Österreich.

Edit: Tippfehler - es ist eine GA24!

Wolfgang Holtmann
16.Jan.19
  2

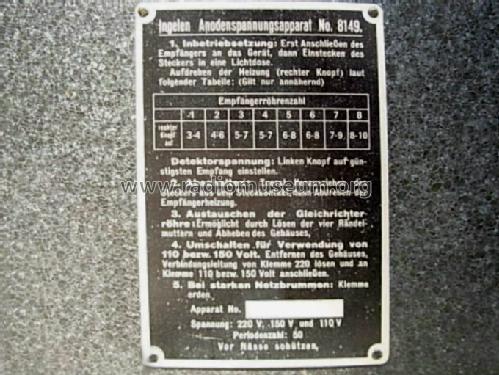

In der Abbildung des Anodenspannungsapparates ist eine Gleichrichterröhre TRIOTRON GA24 zu erkennen. Diese ist bereits angelegt.

Sollte tatsächlich eine GA34 eingesetzt sein, dann müssten wir diesen Typ neu anlegen.

Bitte nochmal überprüfen...

MfG





Dietmar Herian
16.Jan.19
  3

Definitiv eine GA24:




Ingelen,: Anodenspannungsapparat 8149
End of forum contributions about this model
