For model Geographic unknown, Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1938 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EK2 EF9 EB4 EBC3 EL3 EL3 EZ4
Main principle Superheterodyne (common); ZF/IF 128,5 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 2 Loudspeakers / Ø 22 cm = 8.7 inch
Power out 5 W (unknown quality)
from Radiomuseum.org Model: Geographic unknown - Ingelen, Elektrotechnische
Material Wooden case

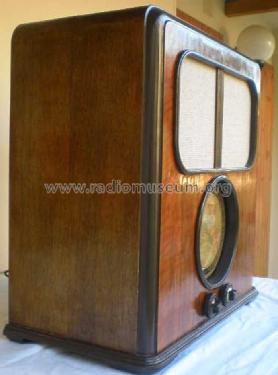

Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 575 x 590 x 315 mm / 22.6 x 23.2 x 12.4 inch
Notes

Most probably manufactured under licence in Czechoslovakia. No further details known.

Apparecchio Geographic, sensa alcun dubbio, vista la scala, modello sconosciuto. Ha 2 altoparlanti di 22 cm di diametro, 4 manopole  due a due coassiali, il cui uso è il seguente: Manopola piccola sinistra; accensione e regolazione volume, manopola grande sinistra regolazione tono, il potenziometro del tono non è coassiale a quello del volume, ma viene comandato da una demoltiplica fomata da due tamburi e da una cordina d'acciaio. Sullo stesso asse del potenziometro del tono è calettata una camma, che a un certo punto della rotazione, con un tirante va ad agire sulla prima media frequenza, avvicinando o allontanando la bobina secondaria dal primario. Manopola piccola destra; comanda il commutatore di gamma, OC, OM, OL, Phono. La manopola grande destra comanda la sintonia. La scala è illuminata per rifrazione da 4 lampade da 6,3 V, 0,4 A. Ruotando il commutatore di gamma si accendono altre 3 lampade, una alla volta e in posizioni diverse a seconda della gamma, fissate su di un supporto ruotante, comandato dalla manopola di sintonia, le quali illuminano degli indicatori dietro la carta della scala fissa. Ruotando la sintonia indicano all'esterno della scala stessa i nomi delle stazioni ricevute, e tramite un sofisticato sistema di tondini di vetro, sapientemente piegati e incrociati tra di loro,  indicano sulla cartina dell' Europa la città corrispondente.

Mentioned in -- Schematic

Model page created by Fabio Masetti. See "Data change" for further contributors.
