Elektronisches Fernsehspiel Odyssee (Odyssey) 5887 05 01 und YE7100BK11

Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11; ITT Schaub-Lorenz (ID = 2547500) Misc
Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11; ITT Schaub-Lorenz (ID = 2228176) Misc Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11; ITT Schaub-Lorenz (ID = 2228181) Misc
Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11; ITT Schaub-Lorenz (ID = 2228180) Misc Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11; ITT Schaub-Lorenz (ID = 2228177) Misc
Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11; ITT Schaub-Lorenz (ID = 2228179) Misc
Use red slider bar for more.
Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11; ITT Schaub-Lorenz (ID = 2228176) Misc
ITT Schaub-Lorenz: Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11 [Misc] ID = 2228176 1200x851
Select picture or schematic to display from thumbnails on the right and click for download.
For model Elektronisches Fernsehspiel Odyssee (Odyssey) 5887 05 01 und YE7100BK11, ITT Schaub-Lorenz:
ebay.de #253295425845 seller old_german_stuff

Country:  Germany
Manufacturer / Brand:  ITT Schaub-Lorenz
Year: 1973 Category: Miscellaneous (Other, Various) - see notes
Semiconductors (the count is only for transistors) 34:
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Dry Batteries / 6 x 1,5 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Elektronisches Fernsehspiel Odyssee 5887 05 01 und YE7100BK11 - ITT Schaub-Lorenz
Material Plastics (no bakelite or catalin)
Shape Tablemodel, with any shape - general.
Notes

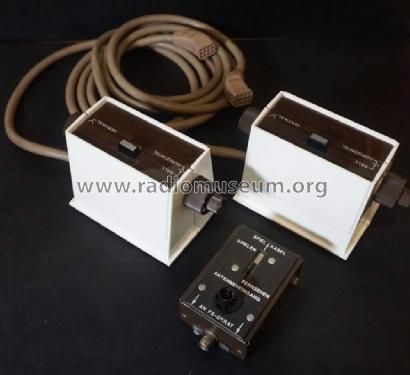

Analoges Videospiel bestehend aus:

  • 1 Spielzentrum
  • 2 Spielpulte
  • 1 Antennenbox

Die Odyssee ist aus 12 Modulen aufbgebaut: HF-Oszillator, HF-Filter, 4 Videosignal-Generatoren, 2 Ball-Flip-Flops, H-Sync-Generator, V-Sync-Generator, Summierstufe, Gatter-Matrix.

Für den Anschluss an das Fernsehgerät seht Kanal 3 oder Kanal 4 zur Verfügung.

Exportversion der Magnavox Odyssey USA (1972-1975) in zwei Ausführungen:

  • ca. 1973/1974 als Type 5887 05 01
  • ca. 1974/1975 als Type YE7100BK11



Mentioned in Funk-Technik (FT) (24/1973, S. 928, 929, 932, 933 / Neuvorstellung, Messe Berlin, Beschreibung, Teil- u. Blockschema)
Literature/Schematics (1) Funk-Technik (FT) (21/1975, S. 688 / Erweiterung mit elektronischem Gewehr, Schema)

Model page created by Alexander Schmitz. See "Data change" for further contributors.



All listed radios etc. from ITT Schaub-Lorenz
Here you find 760 models, 699 with images and 344 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
